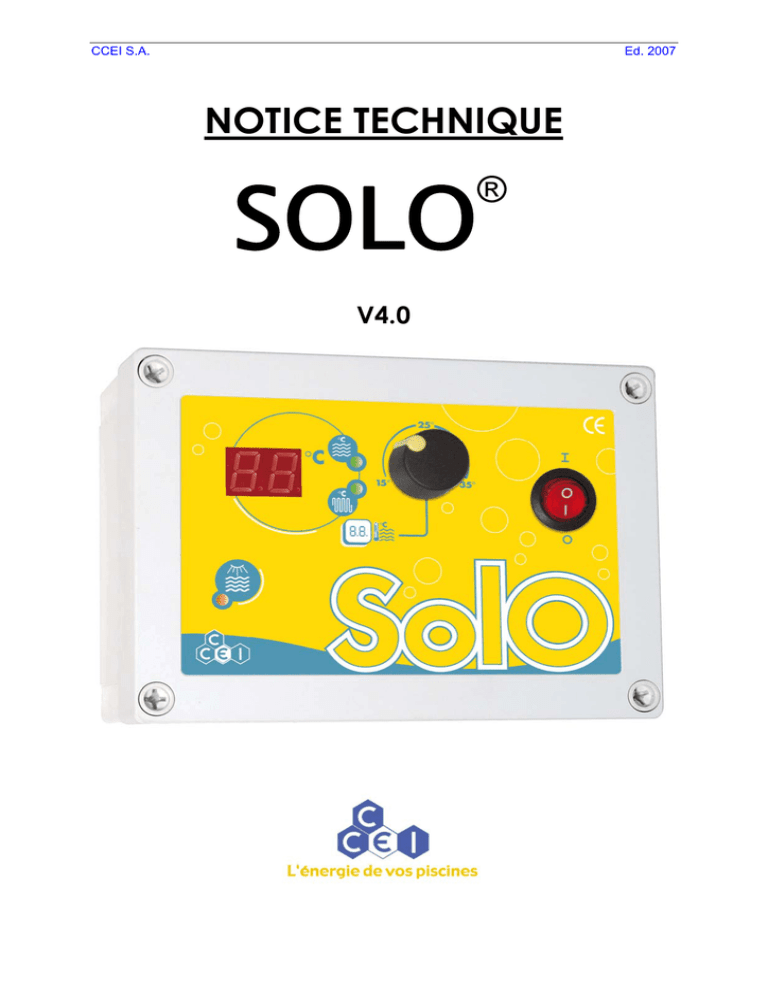

CCEI S.A.
Ed. 2007
NOTICE TECHNIQUE
SOLO
V4.0
®
NOTICE TECHNIQUE SOLO
V4.0
SOMMAIRE
SOMMAIRE.....................................................................................1
CARACTERISTIQUES TECHNIQUES ...............................................2
ACCESSOIRES LIVRES AVEC LE COFFRET SOLO........................2
FONCTIONNEMENT.......................................................................3
Réglage de la valeur de consigne ..................................3
Le Fonctionnement de SOLO ............................................3
L’affichage ...........................................................................4
LES CAPTEURS DE TEMPERATURE.................................................5
FIXATION DU COFFRET..................................................................5
BORNIER DE CONNEXION ...........................................................6
1
NOTICE TECHNIQUE SOLO
V4.0
CARACTERISTIQUES TECHNIQUES
Alimentation secteur
Tension
Puissance consommée
230V +/- 10% 50Hz
10W
CONTACT DE SORTIE POUR
ALIMENTER L’ELECTROVANNE.
Contact inverseur pour alimenter soit
une électrovanne, soit un circulateur.
L’alimentation de l’électrovanne est
fournie par le SOLO. L’utilisateur doit
simplement relier son électrovanne ou
son circulateur au SOLO.
Pouvoir de coupure du relais
électrovanne.
Pour une électrovanne ou un
circulateur de plus de 2 A sous 230 V
(soit environ 500 W), il est nécessaire
d’intercaler un relais entre la sortie du
SOLO
et
l’électrovanne
ou
le
circulateur..
ACCESSOIRES LIVRES AVEC LE COFFRET SOLO
-
1 sonde de température piscine avec 5 m de câble (2 X 0.22)
1 Colliers de prise en charge en diamètre 50 mm
1 sonde de température (sous forme de plaquette) du capteur solaire avec 30 m
de câble à positionner sur le capteur solaire.
1 notice technique
1 câble d’alimentation
2
NOTICE TECHNIQUE SOLO
V4.0
FONCTIONNEMENT
La mise en marche du système se fait par l’interrupteur en façade du coffret.
Le thermostat différentiel SOLO est destiné à gérer l’augmentation de la température
de l’eau dans une piscine. Il pilote une électrovanne ou un circulateur de liaison entre
un capteur solaire et le bassin.
Réglage de la valeur de consigne
-
Maintenir enfoncé le bouton poussoir (ce qui a pour effet d'afficher la température
de consigne. Les deux diodes T° piscine et T° capteur s'éteignent).
Tourner le bouton afin de régler la température affichée, puis relâcher. La
température de consigne est réglée.
Le Fonctionnement de SOLO
Le SOLO pilote l'électrovanne de remplissage d'eau chaude circulant dans le capteur
solaire. L’ouverture et la fermeture de cette électrovanne dépendent, de la
température de la piscine, de la température dans les capteurs, et de la température
de consigne (fixée par l’utilisateur). Le fonctionnement différentiel est présenté cidessous :
ETAT DE
L’ELECTROVANNE
OUVERT
TEMPERATURE
DE L’EAU DANS LE
CAPTEUR
FERMEE
Tp + 3°C
Tp
A tout moment, si la température dans la piscine atteint la température de
consigne, l’électrovanne est fermée. (La régulation se fera à + ou – 1°C autour
de la température de consigne.
NOTE :
Tc = Tconsigne
Tp = Tpiscine
3
NOTICE TECHNIQUE SOLO
V4.0
L’affichage
La température
Le dispositif affiche une température sur deux chiffres, les deux diodes indiquent
quelle température est actuellement affichée.
25
-
Led 1 (T° piscine)
Led 2 (T° capteur)
LED 1 allumée : température affichée = température piscine
LED 2 allumée : température affichée = température capteur
Si aucune de ces deux diodes n'est allumée, la température affichée est la
température de consigne. (uniquement lorsque le bouton poussoir est enfoncé.)
Lorsque la température mesurée est en dehors des plages de mesure du SOLO,
celui-ci affiche « E1 » ou « E2 ». Si la température réelle vous semble correcte,
vérifiez le raccordement de vos sondes.
L'indicateur d'état du relais
Ce voyant se trouve sur le bas et à gauche de la face avant.
Lorsque ce voyant est allumé, l'eau circulant dans le
capteur solaire est acheminée vers la piscine. S'il est
éteint, l'eau n'est pas assez chaude pour être amenée
dans la piscine.
4
NOTICE TECHNIQUE SOLO
V4.0
LES CAPTEURS DE TEMPERATURE
Capteur de température de l’eau de piscine :
Il est constitué d’un doigt de gant vissé dans le collier de prise en charge.
Il faut utiliser du ruban TEFLON pour réaliser l’étanchéité entre le collier de prise en
charge et le doigt de gant.
Capteur de température de l’eau du capteur solaire :
Il est constitué d’une pièce qui se positionne sur le capteur solaire par collage ou par
vis.
FIXATION DU COFFRET
2 pattes de fixation sont livrées montées sur le coffret.
5
NOTICE TECHNIQUE SOLO
V4.0
BORNIER DE CONNEXION
1
Câble
alimentation
Générale
(fourni avec
prise).
Sonde capteur
PISCINE
2
3
Electrovanne ou pompe de
circulation ou vanne motorisée.
Le SOLO fournit un contact
de sortie alimenté en 230 V
Sonde capt
SOLAIRE
CABLAGE
CCEI
RACCORDEMENT
UTILISATEUR
NOTE :
Une tension de 230V est présente entre 1 et 3 lorsque la circulation d’eau
n’est pas requise.
Une tension de 230V est présente entre 2 et 3 lorsque la circulation d’eau est
requise. => Utiliser les bornes 2 et 3 pour relier une électrovanne ou une pompe de
circulation avec fermeture automatique par force de rappel
Remarque : Utiliser les bornes 1, 2, 3 pour relier une vanne motorisée avec contact
d’ouverture et de fermeture.
COURANT MAXI 2A
Nota importante :
- La responsabilité de l’installateur est directement engagée par les travaux qu’il
effectue.
- En particulier, doivent être pris en compte les risques liés à une mauvaise
installation, à un défaut du système, à un problème d’alimentation (Pas d’ouverture
électrovanne par oxydation des connexions…)
6
NOTICE TECHNIQUE SOLO
V4.0
SOLO
Date de vente :...............................................................................................
N° de série : ...................................................................................................
Déclaration
La société CCEI SA (FR 1507 073 804 973) déclare que le produit
SOLO satisfait aux exigences de sécurité et de compatibilité
électromagnétique des directives européennes 73/23/CEE et
89/336/CEE.
Emmanuel Baret
MARSEILLE, le 26/04/07
