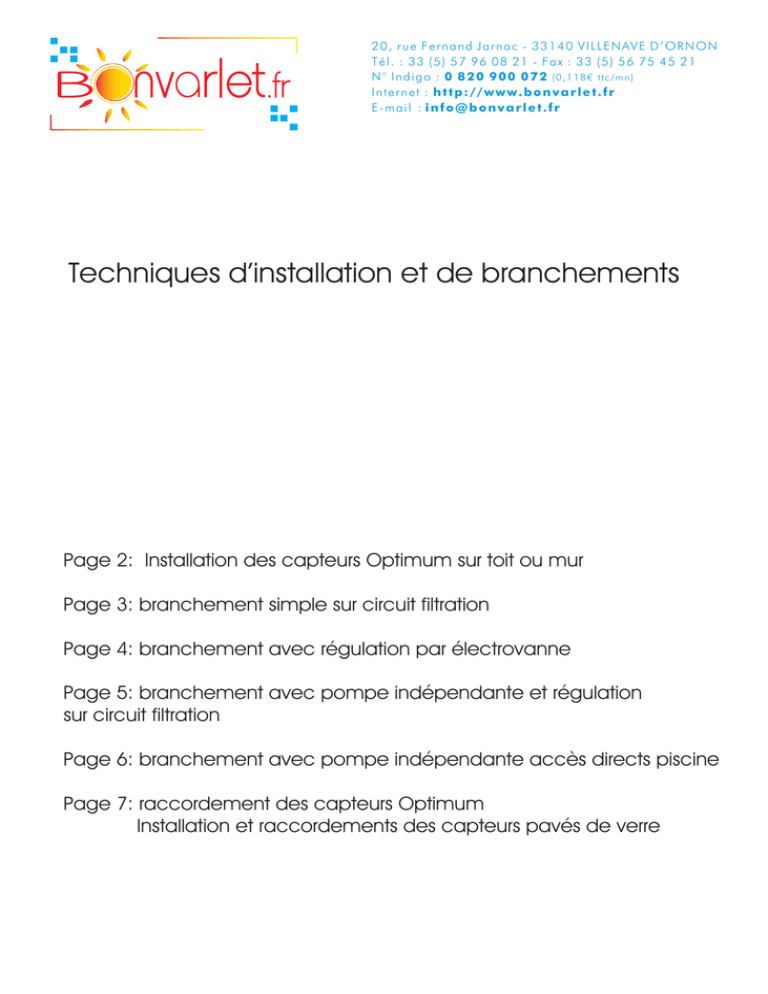

Techniques d’installation et de branchements
Page 2: Installation des capteurs Optimum sur toit ou mur
Page 3: branchement simple sur circuit filtration
Page 4: branchement avec régulation par électrovanne
Page 5: branchement avec pompe indépendante et régulation
sur circuit filtration
Page 6: branchement avec pompe indépendante accès directs piscine
Page 7: raccordement des capteurs Optimum
Installation et raccordements des capteurs pavés de verre
Installation simple et rapide des capteurs sur toit ou mur .
2
Morceaux de feuillard perforés, accrochés à la
charpente, et passant entre les tuiles.
Mise en place des rails, contre les rangées de tuiles, fixés avec vis autoperforantes
aux feuillards.
1
Fixer les “S” de maintien des capteurs au rail du bas
Gouttière
Crosse de régulation
de pression
2
Purgeur automatique
Soupape sécurité
Mise en place des tuyaux d’arrivée eau froide et retour eau chaude. Tuyau
en PVC pression rigide, tés en polyéthilène à visser, raccords entre tuyaux et
capteurs par flexible inox à visser
3
Installation des capteurs sur les rails avec des fixations adaptées permettant la
dilatation.
3
Branchement simple A
Crosse de régulation de pression
hauteur 5 à 10 cm
Vanne de sécurité: se déclenche si trop de pression
(peut s’installer n’importe où sur le tuyau de retour)
Branchements capteurs
6
4
1234,456
5
7
Petit filtre
à cartouche
1
2
3
Eau traitée retour piscine
Skimmers
Bonde de fond
Les vannes 1 et 2 permettent d’isoler le circuit chauffage.
La vanne 3 permet de régler le débit détourné vers les capteurs.
4= vanne de réglage (pour fermer le circuit on se sert de la vanne 1)
5= compteur d’eau pour mesurer le débit/heure entre 60 et 100 litres heure par m² de capteur.
6= manomètre pour vérifier la pression du circuit
Le retour d’eau chaude se fait avant la pompe de filtration: ainsi l’eau est poussée dans le bas
des capteurs et légèrement aspirée par le haut, de manière à avoir une circulation sans pression
et ne forçant pas sur la pompe de filtration.
Le volume d’eau détourné vers les capteurs est de l’ordre de 5% du volume général, raison pour
laquelle il n’y a pas d’incidence à faire revenir l’eau avant la pompe.
4
Régulation électronique par électrovanne
et éventuellement pompe additionnelle (B)
Crosse de régulation de pression
hauteur 5 à 10 cm
Vanne de sécurité: se déclenche si trop de pression
Purgeur automatique (option)
(peut s’installer n’importe où sur le tuyau de retour)
Sonde température
capteurs
Branchements capteurs
12) Régulateur électronique avec affichage digital
température capteurs/température piscine
Sonde température
capteurs
10) Boîtier étanche
6
4
1234,456
5
11) Inter M/A
8 Electrovanne
7
Sonde température
piscine
2
Refoulement vers piscine
1
3
Petit filtre
à cartouche
Skimmers
Bonde de fond
Idem que branchement A, mais une électrovanne, commandée par la régulation
électronique, n’autorise le passage de l’eau dans les capteurs que si ceux-ci sont plus
chauds que la piscine. Température captée par deux sondes: l’une sous les capteurs, l’autre
dans l’eau de la piscine.
Si les capteurs sont situés loin ou hauts, il sera peut-être nécessaire de rajouter une petite
pompe asservie avec l’électro-vanne.
5
Branchement avec régulation électronique
et pompe indépendante sur circuit filtration (C)
Crosse de régulation de pression
hauteur 5 à 10 cm
Vanne de sécurité: se déclenche si trop de pression
(peut s’installer n’importe où sur le tuyau de retour)
Sonde température
capteurs
Branchements capteurs
12) Régulateur électronique avec affichage digital
température capteurs/température piscine
10) Boîtier étanche
Electrovanne
Transfo 220/24V
1234,456
4
6
7
11) Inter M/A
5
Petit filtre
à cartouche
Sonde température
piscine
2
Refoulement vers piscine
Clapet anti retour
Skimmers
Pompe indépendante
Bonde de fond
Lorsque l’installation le nécessite ou pour une meilleure utilisation de votre chauffage solaire, il est
possible d’utiliser une pompe indépendante, habituellement commandée par une régulation
électronique.
Cette option permet également le rejet de l’eau chaude dans le petit bain ou l’escalier, de
manière à avoir très rapidement une nappe d’eau chaude dès les premiers rayons de soleil,
indépendamment d’avoir eu le temps de chauffer toute la piscine!. Une option simple et
efficace très appréciée.
6
Branchement avec régulation électronique
et pompe indépendante (C)
Crosse de régulation de pression
hauteur 5 à 10 cm
Vanne de sécurité: se déclenche si trop de pression
(peut s’installer n’importe où sur le tuyau de retour)
Sonde température
capteurs
Branchements capteurs
12) Régulateur électronique avec affichage digital
température capteurs/température piscine
10) Boîtier étanche
Electrovanne
Transfo 220/24V
1234,456
4
7
6
11) Inter M/A
5
Petit filtre
à cartouche
2
Sonde température dans tuyau
plongeant dans la piscine
Rejet direct dans la piscine.
Pompe indépendante avec prise d’eau dans la piscine.
Lorsque l’installation le nécessite ou pour une meilleure utilisation de votre chauffage solaire, il est
possible d’utiliser une pompe indépendante, habituellement commandée par une régulation
électronique.
Cette option permet également le rejet de l’eau chaude dans le petit bain ou l’escalier, de
manière à avoir très rapidement une nappe d’eau chaude dès les premiers rayons de soleil,
indépendamment d’avoir eu le temps de chauffer toute la piscine!. Une option simple et
efficace très appréciée.
7
Branchement d’un capteur sur circuits d’eau
Flexible inox
F/F 15/21
Mamelon 15/21
Té PVC pression avec
embout fileté 15/21
ou Té Polyéthilène
avec embout 15/21
Cache alu
Autre possibilité: usage de coudes à 90° ce
qui permet de rapprocher les tuyaux du
capteur.
Coudes 90°
Il existe également un cache en L
aluminium 50x50mm qui vient se clipser sur
le tuyau du bas, rendant invisible
l’alimentation eau froide.
Installation pavés de verre
Installation des embases et des raccords eau chaude
Les capteurs peuvent être collés ou séparés de plusieurs mètres.
Installation des échangeurs et branchements eau froide
Installation des cloches avec pavés de verre
1000 mm
1000 mm
140 mm
140 mm
Vue de côté (Gauche ou Droite)
Vue de face (avant ou arrière)
