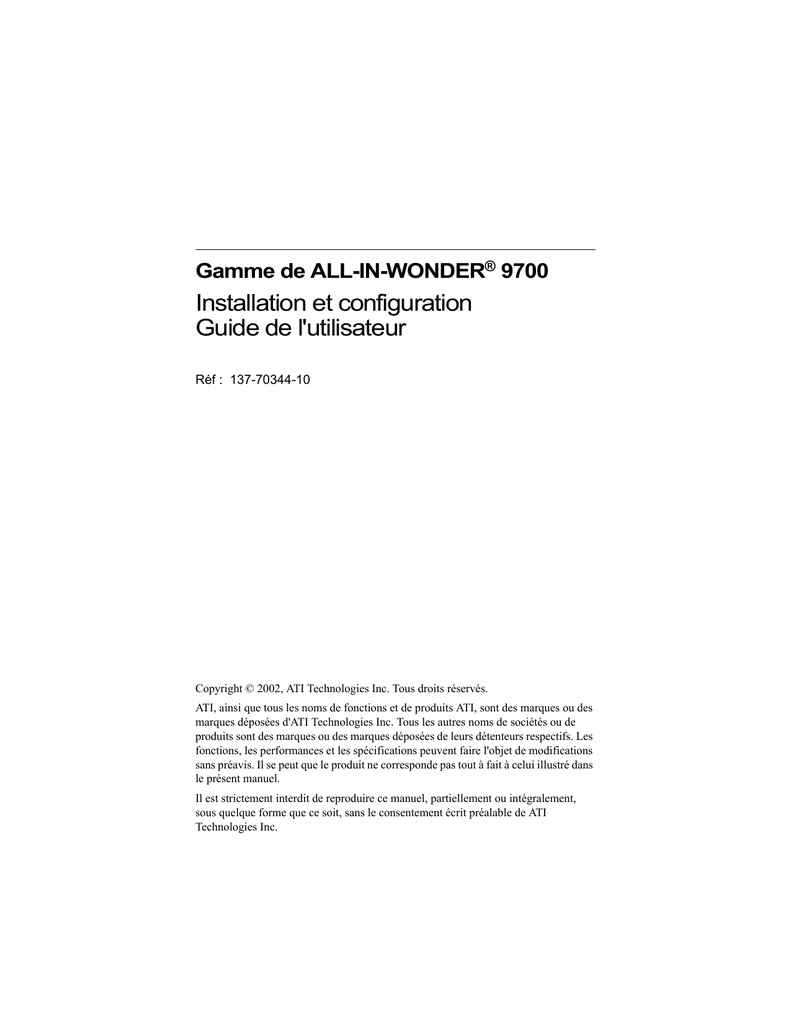

Gamme de ALL-IN-WONDER® 9700
Installation et configuration
Guide de l'utilisateur
Réf : 137-70344-10
Copyright © 2002, ATI Technologies Inc. Tous droits réservés.
ATI, ainsi que tous les noms de fonctions et de produits ATI, sont des marques ou des
marques déposées d'ATI Technologies Inc. Tous les autres noms de sociétés ou de
produits sont des marques ou des marques déposées de leurs détenteurs respectifs. Les
fonctions, les performances et les spécifications peuvent faire l'objet de modifications
sans préavis. Il se peut que le produit ne corresponde pas tout à fait à celui illustré dans
le présent manuel.
Il est strictement interdit de reproduire ce manuel, partiellement ou intégralement,
sous quelque forme que ce soit, sans le consentement écrit préalable de ATI
Technologies Inc.
i
Limitation de responsabilité
Ce document a fait l’objet de vérifications minutieuses, ATI Technologies Inc.
décline néanmoins toute responsabilité quant au fonctionnement ou à
l’utilisation des matériels, logiciels, et autres produits ATI, ainsi que la
documentation à laquelle il est fait référence, pour toute action ou omission de
la part d’ATI concernant lesdits produits ou ladite documentation ayant entraîné
une interruption de service, une perte ou une interruption au niveau des activités
commerciales, une perte au niveau des profits anticipatifs, ou des dommages
directs, indirects ou punitifs découlant des performances ou de l’utilisation des
matériel, logiciel et autres produits ATI, ainsi que de la documentation y
afférente.
ATI Technologies Inc. se réserve le droit d’apporter des modifications à tout
produit ou tout système mentionné dans le présent document, sans préavis, afin
d’en améliorer la fiabilité, le fonctionnement ou la conception. Dans le cadre
des produits ATI auxquels il est fait référence dans le présent document, ATI
exclut toute garantie, expresse ou implicite, y compris sans que cette
énumération soit limitative, toute garantie implicite du caractère adéquat pour la
commercialisation, un usage particulier ou l’absence de contrefaçon.
Notices sur les produits
Dolby* Laboratories, Inc.
Fabriqué sous licence par Dolby Laboratories. Documents confidentiels et non
publiés. (c) 1992-1997 Dolby Laboratories, Inc. Tous droits réservés.
Macrovision
Brevets américains n° 4.631.603, 4.577.216, 4.819.098, et 4.907.093 destinés à
des fins de visualisation domestique limitées.
Ce produit est doté d'une technologie de protection des droits d'auteur qui est
protégée par des droits sur des méthodes de certains brevets américains et autres
droits de propriété intellectuelle détenus par Macrovision Corporation et autres
détenteurs de droits. L'utilisation de cette technologie de protection des droits
d'auteur doit être autorisée par Macrovision Corporation et est réservée
uniquement aux utilisations domestiques et autres utilisations limitées, sauf
autorisation de Macrovision Corporation. L'ingénierie à rebours ou le
désassemblage sont interdits.
Mises à jour de la documentation
ATI apporte constamment des améliorations à son produit ainsi qu'à la
documentation qui l'accompagne. Afin d'augmenter la valeur du produit ATI, il
est impératif de toujours se procurer la documentation la plus récente. La
documentation d'ATI contient des conseils d'installation et de configuration
utiles ainsi que d'autres informations précieuses sur les fonctions proposées.
ii
Table des matières
Mise en route ................................................................. 1
Qu'est-ce que la gamme ALL-IN-WONDER ?............................................. 1
Configuration requise .................................................................................... 3
Autres sources d'information ......................................................................... 4
Aide en ligne .......................................................................................... 4
Guide du ATI Multimedia Center .......................................................... 4
Obtention d'accessoires supplémentaires ............................................... 4
IInformations sur la garantie.......................................................................... 5
Enregistrement de la garantie du produit ............................................... 5
Service Clients........................................................................................ 5
Conditions du Service garantie du matériel ........................................... 6
Service garantie ...................................................................................... 6
Limitations.............................................................................................. 7
Installation du
matériel et du logiciel.................................................... 9
À réaliser en premier! .................................................................................... 9
Désinstallation du logiciel de l'ancienne carte graphique............................ 10
Installation de la carte ALL-IN-WONDER................................................. 11
Configuration requise pour le branchement électrique ..................... 12
Nouveau matériel détecté par Windows®............................................ 14
Installation de la suite logicielle CATALYST™ ................................ 14
Conseils de dépannage................................................................................. 16
Prise en charge de plusieurs moniteurs ............................................... 16
Augmentation du nombre de couleurs.................................................. 17
Démarrage du ATI Multimedia Center ...................................................... 18
Adaptateurs d'entrée et de sortie.................................................................. 19
Sélection du connecteur de la
carte son pour l’entrée audio TV .......................................................... 23
Contrôle du volume de Windows®...................................................... 24
Utilisation de la carte
ALL-IN-WONDER ......................................................... 25
Connexion du PC à une source vidéo .......................................................... 25
Connexion d'un téléviseur à la carte ............................................................ 26
Utilisation des prises SCART pour téléviseurs européens ................... 28
Utilisation et réglage de TV Out .......................................................... 29
Démarrage de Windows® avec l'affichage sur téléviseur activé ......... 29
Utilisation d'un moniteur ou utilisation de l'affichage sur téléviseur ... 29
iii
Réglage de l'affichage du moniteur ...................................................... 30
Conseils de réception sur le téléviseur ................................................. 30
Affichage de texte sur le téléviseur ...................................................... 30
Réduction de l'effet de distorsion ......................................................... 31
Modification des configurations de l'affichage .................................... 32
Utilisation de jeux et d'applications...................................................... 32
mulTView™ ................................................................................................ 33
Configuration audio de mulTView....................................................... 34
Adaptateur vidéo pour téléviseur à haute définition du composant ATI..... 35
Configuration requise ........................................................................... 36
Configuration de l'adaptateur de vidéo pour
HDTV du composant ATI ................................................................... 36
Installation de l'adaptateur de vidéo pour HDTV du composant ATI.. 37
Utilisation de l'adaptateur vidéo pour téléviseur à haute définition du
composant ATI ..................................................................................... 39
Paramètres du panneau de configuration de Windows® ..................... 39
Conseils de dépannage................................................................................. 41
Références ................................................................... 43
Dépannage ................................................................................................... 43
Conseils de dépannage de base ............................................................ 44
Conseils de dépannage ......................................................................... 45
Dépannage audio et vidéo............................................................................ 46
Problèmes audio ... ............................................................................... 46
Problèmes vidéo ... .............................................................................. 48
Connecteurs CD Audio................................................................................ 51
Socle d'entrée interne audio/vidéo............................................................... 52
Pour supprimer ATI Multimedia Center ..................................................... 53
Pour supprimer les pilotes
de la carte ALL-IN-WONDER.................................................................... 53
Informations sur la conformité .................................................................... 54
FCC Compliance Information .............................................................. 54
Industry Canada Compliance Statement .............................................. 55
CE Compliance Information ................................................................ 55
Index ............................................................................. 57
iv
1
CHAPITRE 1
Mise en route
Vous avez entre les mains un produit réunissant à merveille la
convergence entre le PC, la télévision et les applications vidéo
avancées. Cette nouvelle technologie modifiera la manière dont
vous regarderez la TV, les graphiques et les vidéos sur votre
ordinateur personnel.
Les cartes ALL-IN-WONDER sont de puissants tuners TV,
lecteurs de DVD, magnétoscopes personnels et accélérateurs
graphiques 2D et 3D. Leurs fonctionnalités vont véritablement
décupler les capacités graphiques et vidéo de votre ordinateur.
Ce guide contient toutes les informations dont vous avez besoin
pour installer votre carte ALL-IN-WONDER.
Qu'est-ce que la gamme ALL-IN-WONDER ?
Les cartes de la gamme ALL-IN-WONDER fournissent des
graphiques hautes performances 3D et 2D ainsi que des
fonctions multimédia avancées. Jouez, regardez la télévision ou
des vidéos, écoutez des CD audio, naviguez sur Internet et
travaillez sous Windows® comme vous ne l'aviez jamais fait
auparavant.
Les fonctions TV-ON-DEMAND et TV Listings vous
permettront d’obtenir la télévision de vos rêves. En connectant
une caméra vidéo, les cartes ALL-IN-WONDER vous
permettent de réaliser des enregistrements vidéo image par
image et des enregistrements vidéo déclenchés par le
mouvement que vous pouvez utiliser pour des applications de
sécurité. Grâce aux fonctions avancées d'édition et
d'enregistrement vidéo de votre carte, vous pourrez également
créer et personnaliser des CD vidéo et des DVD.
2
Mise en route
Vous pouvez utiliser la carte ALL-IN-WONDER pour
connecter votre ordinateur à un téléviseur. Cette fonction est
idéale pour jouer à des jeux, faire des présentations, regarder
des films et naviguer sur Internet. (Pour plus d'informations,
voir Connexion d'un téléviseur à la carte à la page 26.)
Les cartes ALL-IN-WONDER transforment également votre
PC en un téléviseur intelligent grâce aux fonctions suivantes :
•
•
•
•
•
•
•
•
•
•
•
•
•
TV-ON-DEMAND™
THRUVIEW™
Zoom avant
Visionnage programmé
Balayage des canaux
Enregistrement vidéo
Sous-titrage codé avec mots déclencheurs “Hot Words”
Enregistrement de la transcription du programme (en
Amérique du Nord uniquement)
TV Magazine
Magnétoscope personnel avec compression vidéo en
temps réel
Guide de programmes interactif (dans certains pays)
Lecture audionumérique AC-3 qui prend en charge le son
d'ambiance Dolby® 5.1
Télécommande (optionnelle) RF REMOTE WONDER™
USB
Mise en route
3
Configuration requise
Système
informatique
• Pentium® 4 / III / II / Celeron™,
AMD® K6/Athlon® ou compatible, avec
emplacement de bus AGP 2X, AGP 8X ou AGP
2X/4X/8X.
• 128 Mo de mémoire de système.
• Le logiciel d'installation nécessite un lecteur de
CD-ROM ou de DVD.
• La lecture DVD nécessite un lecteur DVD.
• Carte son prise en charge par Windows® avec
entrée de ligne disponible.
• Le guide de programmes interactif nécessite une
connexion à Internet (en Amérique du Nord
seulement).
• REMOTE WONDER nécessite un port USB
disponible.
Connecteur
d'extension
Emplacement AGP 2X, AGP 8X, ou AGP 2X/4X/8X.
Système
d'exploitation
Windows® 98/SE*, Windows® Me, Windows® 2000,
Windows® XP.
pilote de Windows® Me s'installe sous
Windows® 98/SE.
*Le
VGA, prenant en charge une résolution minimale de
640x480. Il est nécessaire d'avoir un moniteur Plugand-Play prenant en charge les spécifications du
canal d'affichage VESA (DDC1 ou DDC2b) pour tirer
parti des fonctions DDC1/DDC2b.
Moniteur
L'interface DVI-I sur les cartes de la gamme
ALL-IN-WONDER 9700 peut servir de connexion à
un écran DVI ou à un moniteur VGA analogique, en
utilisant l'adaptateur DVI / VGA fourni.
La technologie Hydravision™ prend en charge le
téléviseur et le moniteur DVI ou CRT.
4
Mise en route
Autres sources d'information
Si vous avez besoin d'aide ou de renseignements ne se trouvant
pas dans ce guide, consultez les sources d'information
suivantes :
Aide en ligne
Si vous avez besoin d'informations supplémentaires, vous
pouvez consulter l'aide en ligne disponible sous Windows® 98,
Windows® Millennium Edition (Me), Windows® 2000 ou
Windows® XP pour en savoir plus sur l'utilisation des pilotes
optimisés d'ATI.
Pour plus d'informations sur les fonctions graphiques de votre
carte, double-cliquez sur l'icône ATI située dans le coin
inférieur droit de votre écran.
Guide du ATI Multimedia Center
Le guide en ligne de l'utilisateur du ATI Multimedia Center
explique comment utiliser les fonctions spéciales offertes par
ATI Multimedia Center. Pour ouvrir le guide de l'utilisateur du
ATI Multimedia Center :
1
Insérez le CD-ROM d'installation d'ATI dans votre lecteur
de CD-ROM, puis cliquez sur Guide de l'utilisateur.
Le manuel en ligne s'ouvre dans Acrobat® Reader™
d'Adobe®.
2
Cliquez sur Guide de l'utilisateur, cliquez sur Guides du
ATI Multimedia Center puis cliquez sur ATI Multimedia
Center.
Obtention d'accessoires supplémentaires
Il est possible d'acheter des câbles supplémentaires et de
rechange, des CD-ROM d'installation, des manuels et d'autres
accessoires pour les produits ATI dans la boutique en ligne
d'ATI disponible à http://www.ati.com/online/accessories
Mise en route
5
Informations sur la garantie
Enregistrement de la garantie du produit
Pour pouvoir bénéficier du Service Clients, vous devez
enregistrer votre produit auprès d’ATI. Le formulaire
d’enregistrement en-ligne de la garantie du produit est
disponible à :http://www.ati.com/online/registration.
Service Clients
Si vous souhaitez des informations détaillées sur le
fonctionnement de votre produit ATI, reportez-vous au Guide
de l’utilisateur électronique inclus sur le disque ATI Installation
CD-ROM. Si vous avez besoin d’assistance supplémentaire, les
options suivantes sont disponibles :
En ligne:
Pour obtenir des informations sur les produits et les pilotes
graphiques, pour consulter la Foire aux Questions ou pour
obtenir de l’aide par e-mail, visitez : http://www.ati.com et
sélectionnez Customer Service for Built By ATI products.
Téléphone:
Du lundi au vendredi, de 9h00 à 19h00 EST.
*905-882-2626
* Les utilisateurs enregistrés peuvent bénéficier du support
téléphonique pendant 30 jours à compter de la date d’achat sans
aucun coût supplémentaire (il se peut que soit appliquée une
majoration pour longues distances). Pour plus d’informations,
visitez : http://www.ati.com.online/customercare.
Adresse:
ATI TECHNOLOGIES INC.
Attention: Customer Service
33 Commerce Valley Drive East
Markham, Ontario
Canada L3T 7N6
6
Mise en route
Conditions du Service garantie du matériel
Au cas oú le produit, de l’avis ATI Technologies, s’avérait
défectueux pendant la période de garantie, ATI procéderait à sa
seule discrétion, à la réparation du produit défectueux ou à son
remplacement par un modèle équivalent et ce, dès sa réception.
Toute pièce d’équipement remplacée devient la propriété de
ATI. Cette garantie ne s’applique pas aux logiciels de ces
produits ou aux produits endommagés à la suite d’un accident,
d’une mauvaise utilisation, d’une utilisation inappropriée, d’une
mauvaise installation, d’une utilisation non conforme aux
caractéristiques du produit ou aux instructions qui
l’accompagnent, d’une catastrophe personnelle ou naturelle ou
de toute altération, réparation ou modification non autorisée.
Pour de plus amples informations sur les conditions du Service
garantie du matériel ATI, visitez :
http://www.ati.com/online/warranty/statement.
Service garantie
Si vous souhaitez des informations détaillées sur le Service
garantie, visitez :
http://www.ati.com/online/warranty ou contactez l’un de nos
représentants du Service Clients au moyen d’une des options
mentionnées précédemment.
• Avant de nous faire parvenir votre produit pour réparation,
vous devez obtenir un numéro RMA (Autorisation de retour
de marchandise), nécessaire pour le Service garantie.
• Avant l’envoi de votre paquet, assurez-vous de l’avoir bien
fermé, vérifiez que le numéro RMA et le numéro de série du
produit sont bien visibles, puis envoyez votre paquet
suffisamment affranchi et assuré.
• ATI ne saurait d’aucune manière être tenu pour responsable
en cas de dommage ou de perte durant le transport.
Mise en route
7
Limitations
• Cette garantie ne sera valable que si le formulaire
d’enregistrement en-ligne de la garantie du produit
disponible à http://www.ati.com/online/registration.
est envoyé avec succès dans un délai de 30 jours à compter
de l’achat du dit produit.
• Toutes les garanties de ce produit, expresses ou implicites,
expirent dans un délai de 3 (trois) ans* à compter de la date
d’achat du dit produit.
*Le logiciel ATI REMOTE WONDER est garanti pour une
dureé de 1 an.
DV WONDER est garanti pour une durée de 2 ans.
Tous les câbles et accessoires fournis sont sous garantie
pour une durée de 90 jours.
• Aucune garantie, expresse ou implicite, ne sera accordée
pour ce produit à une personne l’ayant acheté usagé.
• La responsabilité de ATI vis-à-vis d’un produit défectueux
est limitée au remplacement ou à la réparation du dit produit.
ATI peut utiliser une pièce de rechange neuve ou l’équivalent
d’une pièce de rechange neuve. Les produits défectueux ne
seront envoyés à ATI que pour réparation ou remplacement.
• ATI ne garantit en aucun cas le produit sur sa qualité
marchande, en cas d’usage particulier ou autre.
Conformément à la loi, ATI n’assure aucune représentation,
garantie ou conditon expresse.
ATI ne saurait être tenu responsable en cas de dommage, y
compris et sans limitation en case de perte de revenus ou de
bénéfices, en conséquence :
• de l’utilisation du produit,
• de la perte d’utilisation du produit, résultant d’un évènement,
d’une circonstance, d’une action ou d’un abus hors du
contrôle de ATI, que le dommage soit direct ou indirect,
consécutif, spécial ou autre et qu’il soit encouru par la
personne à laquelle la garantie est accordée ou par un tiers.
8
Mise en route
Installation du matériel et du logiciel
9
CHAPITRE 2
Installation du
matériel et du logiciel
À réaliser en premier!
Pour installer correctement la carte ALL-IN-WONDER, vous
DEVEZ installer les pilotes AGP pour les cartes mères basées
sur des chipsets non Intel AVANT de remplacer la carte
graphique actuelle.
Plusieurs fabricants de cartes mères utilisent des chipsets AGP
non Intel. Ces chipsets incluent ceux fabriqués par Acer
Laboratories (ALI), Silicon Integrated Systems (SIS) et VIA
Technologies, Inc. Chaque chipset non Intel nécessite
l'installation d'un pilote virtuel personnalisé GART (AGP). Ce
pilote est indispensable pour que la nouvelle carte ATI
fonctionne correctement avec la carte mère. Il est très
important que le pilote AGP correct soit installé avant de
réaliser l'installation de la carte vidéo AGP sur le système.
i
Si le pilote GART manque ou s'il est incorrect, il se peut que
la mémoire AGP ne soit pas détectée ou qu'on ait un écran
noir après le chargement de Windows®.
Pour déterminer quel chipset de carte mère
est présent sur le système:
1 Cliquez avec le bouton droit de la souris sur Poste de
travail, puis cliquez sur Propriétés.
2 Cliquez sur l'onglet Gestionnaire de périphériques
(onglet Matériel pour Windows® 2000 or Windows® XP),
puis faites défiler vers la bas la liste des périphériques.
3 Cliquez sur Périphériques système.
4 Faites défiler la liste des périphériques du système jusqu'à
ce que vous trouviez une liste pour le contrôleur AGP. Le
nom du périphérique correspondra au nom du fabricant du
chipset.
10
Une fois que vous avez déterminé le fabricant du chipset de la
carte mère, obtenez puis installez les derniers pilotes AGP
depuis:
VIA Technologies http://www.viaarena.com
Acer Laboratories (ALI) http://www.ali.com.tw
Silicon Integrated Systems (SIS) http://www.sis.com
Advanced Micro Devices (AMD) http://www.amd.com
Informations en général sur les chipsets et sur les cartes mères
http://www.motherboards.org
Vous pourrez trouver plus de renseignements sur ce sujet chez
http://www.ati.com/support/faq/agpchipsetdrivers.html
Désinstallation du logiciel de l'ancienne
carte graphique
Afin d'avoir une installation satisfaisante de la carte
ALL-IN-WONDER, vous devez désinstaller les pilotes
graphiques de la carte graphique présente avant de l'enlever de
l'ordinateur.
Pour désinstaller les anciens pilotes graphiques
Avec l'actuelle carte graphique encore présente sur l'ordinateur:
1 Fermez toutes les applications qui sont en cours
d'exécution.
2 Cliquez sur Démarrer, Paramètres, Panneau de
configuration et sélectionnez Ajout/Suppression de
programmes.
3 Sélectionnez les pilotes graphiques actuels puis cliquez sur
Ajout/Suppression...
4 *L'assistant vous guidera dans la suppression de vos pilotes
d'affichage actuels.
5 Il est nécessaire de redémarrer le système une fois que
pilotes ont été enlevés.
i
*Si la carte graphique installée au préalable dispose de
logiciels supplémentaires installés, ils devront aussi être
supprimés à ce moment. (Par exemple un lecteur de DVD,
des applications multimédia, etc.)
11
Installation de la carte ALL-IN-WONDER
Vous pouvez maintenant installer la carte.
CONNECTEUR
DETAIL C ARTE
AGP
AGP
PORT AGP
C ARTE AGP
DETAIL C ARTE
PCI
1 Mettez hors tension l'ordinateur et le moniteur.
2 Débranchez le câble du moniteur de l'arrière de l'ordinateur
et débranchez tous les autres connecteurs de l'arrière de
l'ancienne carte vidéo.
3 Retirez le couvercle de l'ordinateur. Si nécessaire, consultez
les instructions de démontage du couvercle contenues dans
le manuel de l'ordinateur.
Déchargez l'électricité statique de votre corps en
touchant la partie métallique du châssis de
l'ordinateur.
12
4 Retirez de l'ordinateur toute carte graphique présente.
Si l'ordinateur est doté de fonctions graphiques intégrées, il
est possible que vous deviez les désactiver sur la carte
mère. Pour de plus amples informations, consultez la
documentation de l'ordinateur ou contactez le fabricant.
Configuration requise pour le branchement électrique
Il est nécessaire de brancher la carte de la gamme
ALL-IN-WONDER 9700 à la source d'alimentation
interne de l'ordinateur pour qu'elle fonctionne.Nous
recommandons une source d'alimentation de 300 W
afin d'assurer un fonctionnement normal du système
lorsque plusieurs périphériques internes sont
installés.
• Veuillez regarder l'étiquette adhésive située sur la
source d'alimentation afin d'en déterminer la
puissance.
Après avoir enlevé l'ancienne carte vidéo et le logiciel
correspondant, consultez le graphique à la page 13 et utilisez la
rallonge électrique fournie pour brancher la carte de la gamme
ALL-IN-WONDER 9700 sur le connecteur d'alimentation du
disque dur de l'ordinateur.
1 Enlevez le câble d'alimentation du disque dur puis branchez
la prise A de la rallonge électrique sur le connecteur
d'alimentation de la carte graphique comme indiqué sur le
graphique. (Il est probable que le câble soit déjà branché
sur la carte graphique.)
2 Branchez la prise B sur le connecteur d'alimentation
électrique puis branchez la prise C sur le connecteur
d'alimentation du disque dur.
3 Après avoir localisé l'emplacement AGP et, le cas échéant,
après avoir retiré le couvercle métallique, alignez la carte
La carte de la gamme ALL-IN-WONDER 9700 avec
l'emplacement AGP. Ensuite, appuyez fermement dessus
jusqu'à ce que la carte soit bien en place.
4 Remettez la vis pour bloquer la carte à sa place et remontez
le couvercle de l'ordinateur.
5 Branchez le câble du moniteur à la carte.
13
Branchement électrique de la carte de la gamme ALL-IN-WONDER 9700
6 Mettez en marche l'ordinateur et le moniteur. Si la carte
ALL-IN-WONDER dispose d'un connecteur DVI-I, vous
pouvez y connecter un écran plat, comme illustré cidessous.
CONNECTEUR
VGA
DEPUIS
LE MONITEUR
DVI-I VERS CONNECTEUR
ADAPTATEUR
DVI-I
VGA
DE LA CARTE
14
Nouveau matériel détecté par Windows®
L'assistant Ajout de nouveau matériel de Windows devrait
démarrer pour installer le pilote VGA standard. Pour installer
correctement le nouveau matériel:
Si vous utilisez Windows® 2000 or Windows® XP, annulez
l'assistant et passez au paragraphe Installation de la suite
logicielle CATALYST™ à la page 14.
• Si l'assistant Ajout de nouveau matériel n'apparaît pas à
l'écran, passez au paragraphe Installation de la suite
logicielle CATALYST™ à la page 14.
• Si l'assistant Ajout de nouveau matériel apparaît à l'écran:
1 Cliquez sur Suivant pour permettre à Windows® de
chercher l'adaptateur de graphiques VGA standard ou PCI
standard.
Si une invite vous demande le CD-ROM de Windows®,
insérez-le dans le lecteur de CD-ROM.
2 Tapez l'instruction suivante: D:\nom du système
d'exploitation (par exemple D:\WinME).
Si D n'est pas la lettre de votre lecteur de CD-ROM,
remplacez-la par la lettre du lecteur.
3 Cliquez sur OK, cliquez sur Terminer pour fermer
l'assistant puis redémarrez l'ordinateur.
Installation de la suite logicielle CATALYST™
La suite logicielle CATALYST d'ATI offre le logiciel le plus
récent nécessaire pour profiter de toute le potentiel de la carte
ALL-IN-WONDER. La suite logicielle CATALYST est
composée de quatre éléments logiciels différents:
• Pilote d'affichage
• Multimedia Center
• HydraVision (non inclus dans l'installation rapide)
• Logiciel de Remote Wonder
Pour être sûr de bien installer le logiciel le plus récent, utilisez
le CD-ROM d'installation d'ATI qui accompagne la carte
ALL-IN-WONDER.
15
Installation de la suite logicielle CATALYST
1 Insérez le CD-ROM D'INSTALLATION d'ATI dans le
lecteur de CD-ROM.
Si Windows® exécute automatiquement le CD-ROM, passez
à l'étape 6.
2 Cliquez sur Démarrer puis cliquez sur Exécuter.
3 Tapez l'instruction suivante: D:\ATISETUP
(Si D n'est pas la lettre du lecteur de CD-ROM, remplacezla par la lettre correspondante du lecteur.)
4 Cliquez sur OK puis sur Installer dans l'installation de
logiciel.
5 Cliquez sur Suivant, puis sur Oui pour accepter les termes
du contrat de licence.
6 Cliquez sur Installation facile ATI pour lancer l'assistant
d'installation.
7 Suivez les instructions de l'assistant apparaissant à l'écran
pour effectuer l'installation puis redémarrer l'ordinateur.
Il est recommandé de choisir l'option d'installation rapide.
Les composants multimédia seront alors automatiquement
installés avec le pilote graphique d'ATI.
L'installation personnalisée vous permet de choisir
individuellement les composants logiciels que vous désirez
installer.
Le logiciel ATI REMOTE WONDER™ est
automatiquement installé avec la suite logicielle
CATALYST. Consultez le guide d'installation d'ATI
REMOTE WONDER pour obtenir les instructions
d'installation.
16
Conseils de dépannage
• Vérifiez que la carte est placée dans l'emplacement approprié.
• Assurez-vous que le câble du moniteur est bien fixé au connecteur
d'affichage de la carte.
• Assurez-vous que le moniteur et l'ordinateur sont branchés et alimentés
en courant électrique.
• Si cela s'avérait nécessaire, désactivez toutes les fonctions graphiques
intégrées de la carte mère. Pour de plus amples informations, consultez le
manuel de l'ordinateur ou consultez le fabricant. (REMARQUE: certains
constructeurs n'autorisent pas la désactivation des fonctions graphiques
intégrées, ni leur utilisation en tant qu'affichage secondaire.)
• Assurez-vous que vous avez sélectionné le périphérique d'affichage et la
carte graphique appropriés lors de l'installation du pilote d'ATI.
• Pour accéder à d'autres conseils de dépannage, cliquez avec le bouton
droit de la souris sur l'icône d'ATI dans la barre des tâches et sélectionnez
Dépannage.
• Si vous rencontrez des problèmes pendant le démarrage, démarrez
l'ordinateur en Mode sans échec. Appuyez et maintenez enfoncée la
touche CTRL jusqu'à ce que le menu Démarrage de Windows®
Microsoft® s'affiche. Sélectionnez ensuite le numéro du Mode sans
échec et appuyez sur Entrée. (Vous pouvez également utiliser la touche
F8 pour afficher le Menu Démarrage de Windows Microsoft®.) En Mode
sans échec, ouvrez le Gestionnaire de périphériques et vérifiez s'il y a
deux entrées de moniteur ou d'adaptateur d'affichage alors que vous
n'utilisez qu'une seule carte graphique.
• Si vous avez besoin d'informations supplémentaires, consultez le Guide
de dépannage que vous trouverez dans l'aide de Windows® ou contactez
le fabricant de l'ordinateur.
• Pour contacter l'assistance technique d'ATI, consultez le guide de
support technique et de garantie.
Prise en charge de plusieurs moniteurs
Si vous utilisez plusieurs moniteurs, la carte
ALL-IN-WONDER doit être la carte graphique principale. En
général, le BIOS du système détermine la carte principale (AGP
ou PCI). Pour les cartes PCI, le système attribue normalement
la priorité d'accès aux emplacements selon l'ordre d'apparition
des cartes. Veuillez lire le fichier Lisez-moi du CD Installation
d'ATI. Il contient des informations récentes relatives à la prise
en charge de plusieurs moniteurs.
17
Augmentation du nombre de couleurs
1 Cliquez à l'aide du bouton droit de la souris sur une zone
quelconque du bureau, puis choisissez Propriétés.
2 Cliquez sur Paramètres.
Si vous utilisez plusieurs moniteurs, cliquez sur l'icône du
moniteur dont vous désirez modifier la profondeur des
couleurs. Si vous cliquez sur un moniteur secondaire et que
la case Etendre mon bureau Windows à ce moniteur n'est
pas cochée, vous ne pourrez pas modifier ses paramètres.
Chaque moniteur dispose de sa propre configuration des
couleurs.
3 Dans la zone Couleurs, sélectionnez Couleurs (16 bits),
Couleurs vraies (24 bits) ouCouleurs vraies (32 bits).
Le nombre maximum de couleurs dépend des
caractéristiques du moniteur et de l'adaptateur vidéo.
Les accélérations avancées de la carte ALL-IN-WONDER,
DirectX 8.1 et OpenGL, vous offre des graphismes en millions
de couleurs et des fonctions 3D avancées telles que le multitexturing, l'alpha blending et les effets de brouillard. La carte
ALL-IN-WONDER fournit aussi de puissantes fonctions de
graphiques 2D dans les pages Propriétés sous Affichage:
Paramètres
Personnalisez vos paramètres de
bureau tels que la taille, la résolution
de l'écran et les couleurs d'affichage et
gardez plusieurs préférences de
bureau pour pouvoir facilement les
rappeler par la suite.
Réglage
Réglez la position et les dimensions de
l'écran et modifiez les fréquences, la
synchronisation et la fréquence de
rafraîchissement de l'écran.
Correction
des couleurs
Corrigez les différences de ton de
couleur entre les valeurs de la couleur
réelle et la manière dont le moniteur
les affiche et enregistrez plusieurs
préférences de correction de couleur
pour les rappeler plus aisément par la
suite.
18
Les pilotes d'affichage des cartes ALL-IN-WONDER que
contient le CD-ROM Installation d'ATI sont actuellement les
plus récents et les plus rapides, mais comme ATI s'efforce
constamment d'améliorer ses produits, nous vous
recommandons de visiter régulièrement le site Web d'ATI à
l'adresse suivante www.ati.com afin de savoir s'il existe des
logiciels plus récents.
• Au-dessous de CUSTOMER SERVICE, cliquez sur Find a
driver et suivez les instructions.
Pilotes téléchargés depuis le site Web d’ATI:
• Double-cliquez sur le fichier exécutable auto-extractible pour
démarrer l'installation.
i
Windows redémarrera automatiquement le
système après l'installation des pilotes.
Démarrage du ATI Multimedia Center
À partir du
LaunchPad. Le
LaunchPad offre un
moyen pratique de lancer toutes les fonctions du Multimedia
Center (il suffit de cliquer sur la fonction voulue). Le
LaunchPad s'ouvre automatiquement lors du démarrage de
l'ordinateur; si vous préférez désactiver cette fonction, cliquez
sur le LaunchPad en utilisant le bouton droit de la souris et
annulez la sélection de l'option Charger au démarrage dans le
menu déroulant.
À partir de la barre des tâches de Windows®.
1 Dans le menu de Windows, cliquez sur Démarrer puis
allez à Programmes
.
2 Allez à ATI Multimedia Center
puis sélectionnez
CD Audio, DVD, File Player, LaunchPad, Library, TV,
Video CD ou Configuration.
i
La première fois que vous lancez TV, vous devez terminer
l'assistant d'initialisation qui vous guidera pour réaliser le
paramétrage de TV. Cet assistant ne sera plus exécuté, à
moins que vous ne le relanciez manuellement.
Pour plus d'informations sur ATI Multimedia Center,
consultez l'aide en ligne.
19
Adaptateurs d'entrée et de sortie
La carte ALL-IN-WONDER utilise des adaptateurs d'entrée et
de sortie qui vous permettent d'y connecter des périphériques
audio et vidéo, tels que téléviseur, magnétoscope, lecteur de
disques laser, caméscope.
i
Pour entendre le son lors de l'utilisation de la fonction
TV de la carte ALL-IN-WONDER, vérifiez qu'elle est
reliée au connecteur d'entrée de la carte son: voir
page 21. Pour plus de détails sur les connecteurs CD
Audio, voir la page 51.
Connecteurs de la carte ALL-IN-WONDER
1 Entrée vidéo
1
2
2 Entrée CATV
3 Sortie vidéo
4 Sortie DVI-I / VGA (Il est
possible que la carte dispose
des deux connecteurs.)
3
ALL-IN-WONDER
4
CARTE DE LA
GAMME ALL-IN-WONDER 9700
20
Pour regarder des films sur votre ordinateur ou
enregistrer des vidéos à partir d'un magnétoscope,
d'un caméscope ou d'un lecteur de disques laser
Utilisez l'adaptateur d'entrée d'ATI pour connecter un
magnétoscope, un caméscope ou un lecteur de disques laser à la
carte de la gamme ALL-IN-WONDER 9700, selon les
indications.
Les connecteurs de sortie audio et vidéo sur le magnétoscope, le
caméscope ou le lecteur de disques laser seront semblables à ceux
présentés ici. Utilisez la sortie vidéo composite ou la sortie S-vidéo. SVidéo donnera de meilleurs résultats.
SORTIE
S-VIDEO
Câble SVidéo
enfichable à
chaque
extrémité.
SORTIE
SORTIE
VIDEOAUDIO G.
COMPOSITE
SORTIE
AUDIO D.
Câble doté de
fiches RCA à
chaque extrémité,
disponible auprès
d'un revendeur de
matériel
électronique.
O
S
G
D
ENTRÉE A/V
CATV
Adaptateur d'entrée d'ATI
(Agrandi)
SORTIE A/V
CARTE DE LA
GAMME ALL-INWONDER 9700
21
Affichage de la sortie du PC sur un téléviseur
et enregistrement de la sortie du PC sur une
vidéocassette
Utilisez l'adaptateur de sortie d'ATI pour connecter un
téléviseur, un caméscope ou magnétoscope à la carte de la
gamme ALL-IN-WONDER 9700, selon les indications.
Les connecteurs d'entrée audio et vidéo sur le téléviseur, le caméscope ou le
magnétoscope seront semblables à ceux présentés ici. Utilisez L'ENTRÉE VIDÉO
COMPOSITE ou L'ENTRÉE S-VIDÉO. S-Vidéo donnera de meilleurs résultats.
ENTRÉE
AUDIO D.
ENTRÉE
AUDIO G.
ENTRÉE
VIDEOENTRÉE
ENTRÉE
S-VIDEO
O
Pour utiliser le téléviseur comme un
moniteur, vous devez activer la
fonction TV Out. Consultez le
paragraphe Utilisation et réglage
de TV Out à la page 29.
Câble S-Vidéo
enfichable à chaque
extrémité.
Vous
pouvez
vous
procurer un
câble RCA
enfichable
à chaque
extrémité
auprès d'un
revendeur
de matériel
ATI
Adaptateur
de sortie
CARTE
SON
Pour enregistrer le son stéréo du magnétoscope
ou pour écouter l'audio par les haut-parleurs du
téléviseur, utilisez le câble stéréo doté de deux
ENTRÉE DE LIGNE
fiches RCA sur l'une des extrémités et d'une minifiche stéréo sur l'autre, disponible séparément dans
un magasin de composants électroniques.
L'ENTRÉE DE
LIGNE doit
être
connectée
S/PDIF
Amplificateur AC-3 numérique Dolby
CATV
SORTIE A/V
SORTIE DE LIGNE
Connexion S/PDIF
ENTRÉE A/V
CARTE DE
LA GAMME
ALL-INWONDER
9700
Vous pouvez vous
procurer un câble
RCA auprès d'un
revendeur de
matériel
électronique.
22
Affichage de la sortie du PC sur un téléviseur à haute
définition
Utilisez l'adaptateur vidéo du composant ATI pour connecter un
téléviseur à haute définition à la carte de la gamme
ALL-IN-WONDER 9700, selon les indications.
Adaptateur vidéo
du composant ATI
ENTRÉE A/V
CATV
SORTIE A/V
Vous
pouvez
vous
procurer
des câbles
dotés de
fiches RCA
auprès
d'un
revendeur
de matériel
électronique.
CARTE
SON
SORTIE DE LIGNE
ENTRÉE DE LIGNE
L'ENTRÉE DE
LIGNE doit
Y
Pb
Pr
Entrées vidéo HDTV
être
connectée
La longueur des câbles d'entrée et de
sortie ne doit pas dépasser 50 pieds (15
m)
• Y= Vert
• Pb= Bleu
• Pr= Rouge
Amplificateur AC-3 numérique Dolby
Connexion S/PDIF
Vous pouvez vous
procurer un câble RCA
auprès d'un revendeur
de matériel
électronique.
CARTE DE LA
23
Sélection du connecteur de la
carte son pour l’entrée audio TV
Le curseur de volume ATI Multimedia Center détermine le
niveau sonore de l'entrée son sélectionnée.
1
Cliquez sur le bouton Configuration dans le panneau
de configuration de TV Player, puis sur l'onglet Affichage.
2 Cliquez sur le bouton Assistant Initialisation puis cliquez
deux fois sur le bouton Suivant.
3 Dans la page Branchements audio, sélectionnez J'ai
branché le câble pour confirmer que vous avez branché le
câble de sortie audio de la carte ALL-IN-WONDER au
connecteur d'entrée de ligne Line-In de la carte son.
4
Cliquez sur Suivant pour ouvrir l'assistant d'initialisation
du son TV.
5 Cliquez sur l'entrée audio correspondant au branchement de
la carte ALL-IN-WONDER à la carte son. (L'entrée de
ligne Line-In est l'entrée audio standard lorsque le câble de
sortie de la carte ALL-IN-WONDER est branché au
connecteur d'entrée de ligne Line-In de la carte son.) Si
vous ne savez pas comment elle est connectée, cliquez sur
chaque source (CD Audio, entrée de ligne Line-In, etc.) et
écoutez le son produit.
6 Cliquez sur le bouton Suivant jusqu'à ce que vous atteignez
la page Fin de l'assistant d'initialisation puis cliquez sur
le bouton Terminer.
i
Assurez-vous que le câble de sortie audio de la
carte ALL-IN-WONDER est branché sur le
connecteur de ligne d'entrée Line-In de la carte
son.
24
Contrôle du volume de Windows®
Pour de bonnes performances audio, l'entrée de ligne de la carte
son doit être active. Pour afficher le réglage de l'entrée de ligne
sur le panneau de contrôle du volume de Windows:
1 Cliquez avec le bouton droit de la souris sur l'icône de hautparleur
de la barre des tâches (se trouvant généralement
dans le coin inférieur droit de l'écran), puis cliquez sur
Ouvrir les contrôles de volume.
2 Si le curseur de volume d'entrée de ligne n'est pas visible,
cliquez sur Options, puis sur Propriétés.
3 Cliquez sur la case d'option du contrôle de volume Entrée
de ligne, puis sur OK. Si la case Sourdine est cochée,
cliquez dessus pour annuler la sourdine.
Si l'icône de haut-parleur ne se trouve pas dans la barre
des tâches, suivez les instructions ci-dessous:
• Dans le menu de Windows, cliquez sur Démarrer, allez
à Paramètres puis cliquez sur Panneau de
configuration.
• Double-cliquez sur Sons et multimédia.
• Sous Volume son, cochez Afficher le contrôle du
volume dans la barre des tâches.
25
CHAPITRE 3
Utilisation de la carte
ALL-IN-WONDER
Pour obtenir de plus amples informations à propos des fonctions
multimédia de la carte ALL-IN-WONDER, consultez le guide
de l'utilisateur du ATI Multimedia Center en ligne présent sur le
CD d'installation.
Pour ouvrir le guide de l'utilisateur du ATI Multimedia Center:
1
2
Insérez le CD-ROM d'installation d'ATI dans le lecteur de
CD-ROM, puis cliquez sur Guide de l'utilisateur.
Le manuel en ligne s'ouvre dans Acrobat® Reader™
d'Adobe®.
Cliquez sur Guide de l'utilisateur, puis sur Guides du ATI
Multimedia Center et enfin sur ATI Multimedia Center.
La carte de la gamme ALL-IN-WONDER 9700 doit être la carte
principale de l'ordinateur pour que les fonctions multimédia
fonctionnent correctement. Pour plus de renseignements,
consultez le paragraphe Prise en charge de plusieurs moniteurs á
la page 16.
Connexion du PC à une source vidéo
Pour connecter l'ordinateur à un magnétoscope ou
à un caméscope, reliez un câble de connexion à
l'adaptateur d'entrée/de sortie ATI du
magnétoscope ou du caméscope. La plupart des
caméscopes et des magnétoscopes disposent d'une
entrée vidéo composite, également appelée fiche
phono ou entrée RCA. Pour de plus amples
informations, consultez le paragraphe Adaptateurs
d'entrée et de sortie á la page 19.
Beaucoup de magnétoscopes et de caméscopes
sont également dotés d'une autre entrée vidéo
Vidéo
Composite
S-Vidéo
26
Utilisation de la carte ALL-IN-WONDER
appelée S-Vidéo dont la qualité d'affichage est meilleure que
celle d'une vidéo composite.
Pour brancher le magnétoscope ou le
caméscope à la carte ALL-IN-WONDER
1
Mettez l'ordinateur et le magnétoscope ou caméscope hors
tension.
2
3
Assurez-vous que la carte graphique est bien installée.
4
Localisez la carte graphique à l'arrière de ordinateur. En
utilisant l'adaptateur d'entrée/de sortie d'ATI, raccordez une
extrémité du câble à la carte graphique et l'autre extrémité
au magnétoscope ou caméscope.
5
Allumez l'ordinateur et le magnétoscope ou caméscope.
Déterminez si le magnétoscope ou caméscope est muni
d'un connecteur S-Vidéo ou vidéo composite.
Connexion d'un téléviseur à la carte
Grâce aux sorties S-Vidéo ou composite de la carte ALL-INWONDER, vous pouvez connecter un téléviseur et l'utiliser
comme un moniteur. Vous pouvez utiliser la carte pour afficher
directement sur le téléviseur les données sortant de l'ordinateur.
Selon le téléviseur, vous pourrez choisir les formats NTSC ou
PAL. Vous pouvez également bénéficier de l'affichage
simultané des images sur un téléviseur et sur un moniteur VGA.
La carte ALL-IN-WONDER permet d'avoir les sensations d'un
grand écran avec des ordinateurs servant aux divertissements.
Elle est idéale pour jouer, réaliser des présentations, regarder
des films, naviguer sur Internet et enregistrer des cassettes vidéo
à partir de l'écran de l’ordinateur.
i
Il n'est pas possible d'utiliser simultanément un écran
plat numérique DVI et un téléviseur. Pendant
l'enregistrement d'une cassette, la visualisation doit
se faire sur un téléviseur.
27
Pour connecter la carte graphique à un téléviseur
• Il est nécessaire de connecter un téléviseur avant d'activer la
sortie TV.
• Pour pouvoir enregistrer le son du magnétoscope ou entendre
l'audio par les haut-parleurs du TV, vous devez connecter les
câbles audio (consultez la page 21).
• Si le téléviseur n'a qu'une entrée de câble, ce qui est le cas sur
les anciens modèles, vous pourrez quand même connecter la
carte graphique au téléviseur, grâce à un magnétoscope ou à
un modulateur RF (disponible auprès de la plupart des
magasins de matériel électronique). Connectez la sortie audio
de la carte ALL-IN-WONDER à l'entrée audio du
modulateur RF.
1
2
Mettez l'ordinateur et le téléviseur hors tension.
3
4
Repérez la carte graphique à l'arrière de l'ordinateur.
5
En utilisant un câble pour les connecteurs S-Vidéo ou
RCA, reliez une extrémité du câble à l'adaptateur du câble
de sortie et l'autre extrémité au téléviseur.
6
Allumez l'ordinateur puis le téléviseur.
S'il n'y a pas d'affichage, il est possible que vous deviez
activer la fonction de sortie du téléviseur; consultez le
paragraphe Utilisation et réglage de TV Out á la page 29.
Pour les schémas de câblage détaillés et les connexions
audio, consultez le paragraphe Adaptateurs d'entrée et de
sortie á la page 19.
Déterminez si le téléviseur a un connecteur S-Vidéo ou une
connecteur d'entrée vidéo RCA.
Connectez l'adaptateur du câble de sortie fourni au
connecteur A/V OUT de la carte (consultez le paragraphe
Adaptateurs d'entrée et de sortie á la page 19).
Si le téléviseur est connecté à un magnétoscope, vous
pouvez utiliser le téléviseur en tant que moniteur. Pour de
plus amples informations sur la connexion du téléviseur à
un magnétoscope, consultez la documentation fournie avec
le magnétoscope.
i
Si le téléviseur est connecté à un magnétoscope, connecté
lui-même à la sortie A/V OUT de la carte ALL-IN-WONDER,
vous pouvez utiliser le téléviseur comme un moniteur (il est
possible que les films DVD protégés contre le piratage soit
trop ou pas assez lumineux).
28
INFORMATIONS IMPORTANTES
pour les clients européens
Certains moniteurs d'ordinateur européens ne peuvent pas être utilisés
simultanément avec l'affichage de la télévision. Lorsque vous activez
l'affichage sur téléviseur en Europe, la fréquence de rafraîchissement du
moniteur et du téléviseur doivent être réglée à 50 Hz. Certains moniteurs
ne prennent pas en charge cette fréquence de rafraîchissement et
pourraient être endommagés.
Veuillez consulter la documentation fournie avec le moniteur pour vérifier
qu'il prend en charge une fréquence de rafraîchissement de 50 Hz.
Si le moniteur ne prend pas en charge la fréquence de 50 Hz (ou si
vous n'en êtes pas sûr), éteignez le moniteur avant d'allumer
l'ordinateur quand vous utilisez le téléviseur en tant qu'affichage.
Pour savoir comment désactiver l'affichage sur téléviseur, reportez-vous au
paragraphe Pour activer ou désactiver l'affichage sur téléviseur à la
page 29
Certains téléviseurs européens peuvent utiliser une prise SCART. Si vous
utilisez une prise SCART, veuillez lire le paragraphe Utilisation des
prises SCART pour téléviseurs européens à la page 28 avant de
connecter l'ordinateur au téléviseur.
Utilisation des prises SCART pour téléviseurs
européens
(Droite = Rouge)
Entrée audio
(Gauche = Blanc)
Connecter au
téléviseur ou
magnétoscope
Connecter au
source audio
Câble 1
Prise
SCART
Câble 2
Entrée Vidéo (jaune)
Connecter à la
carte graphique
Utilisation d'une prise SCART avec un câble composite
La pise SCART ne prend en charge que le format vidéo
composite (le type de format le plus courant). La figure
précédente indique la manière de connecter une prise SCART
en utilisant un câble composite.
Si le téléviseur prend en charge l'entrée S-Vidéo, vous devez
utiliser un câble S-Vidéo (disponible auprès de la plupart des
magasins de matériel électronique) pour afficher les images du
PC sur le téléviseur. La qualité d'affichage d'une connexion SVidéo est meilleure que celle d'une source vidéo composite.
29
Utilisation et réglage de TV Out
Pour activer ou désactiver l'affichage sur téléviseur
1
Cliquez sur Démarrer, allez à Paramètres puis
sélectionnez Panneau de configuration.
2
Double-cliquez sur Affichage puis cliquez sur l'onglet
Paramètres.
3
Cliquez sur le bouton Avancé puis sur l'onglet
Affichages.
Utilisateurs de Windows® 98: cliquez sur le bouton Avancé
puis sur l'onglet
Avancé.
4
Cliquez sur le bouton vert activer/désactiver à côté du
sigle “TV” pour activer/désactiver l'affichage sur le
téléviseur.
5
Cliquez sur OK ou sur Appliquer pour enregistrer les
modifications apportées.
Pour de plus amples informations sur l'utilisation de
l'affichage sur téléviseur et de la page Propriétés
d'affichage d'ATI, cliquez sur le bouton Aide.
Démarrage de Windows® avec l'affichage sur
téléviseur activé
Il se peut que l'écran du téléviseur soit momentanément brouillé
durant l'affichage du logo initial de Windows®. Cet effet n'est
que temporaire et l'écran du téléviseur sera restauré quelques
secondes après.
Pendant le démarrage, la carte graphique TV Out réalise une
séquence de réglages de modes pendant laquelle l'écran du
téléviseur reste noir. Cette opération de programmation de
l'affichage sur le téléviseur ne dure que quelques secondes.
Utilisation d'un moniteur ou utilisation de l'affichage
sur téléviseur
L'utilisation du téléviseur comme moniteur est idéale pour
jouer, pour réaliser des présentations, pour regarder des films et
pour naviguer sur Internet. L'affichage sur le moniteur peut être
modifié ou apparaître déformé. Ce phénomène se produit car
l'affichage est réglé sur les dimensions du téléviseur. Pour
30
corriger l'affichage du moniteur, utilisez les boutons de contrôle
sur le moniteur pour ajuster les dimensions et la position de
l'affichage.
Certains moniteurs anciens et gros, tout particulièrement ceux
réservés à une application particulière, ne fonctionnent pas si
l'affichage sur téléviseur est activé. Si vous rencontrez des
difficultés quand l'affichage sur téléviseur est activé, désactivez
l'affichage sur téléviseur pour restaurer l'affichage du moniteur.
Réglage de l'affichage du moniteur
Il est possible que l'affichage du moniteur soit plus petit et ne
soit pas parfaitement centré lorsque l'affichage sur téléviseur est
activé. Ces effets sont dus aux changements requis pour fournir
un affichage correct sur le téléviseur.
Utilisez les commandes disponibles sur l'onglet Réglages de la
page Propriétés du moniteur (cliquez sur le bouton Moniteur
sur la page Affichages d'ATI) pour régler l'affichage du
moniteur seulement. Cliquez sur le bouton Téléviseur pour
régler l'affichage du téléviseur seulement.
Conseils de réception sur le téléviseur
• Dans l'onglet du Tuner TV, assurez-vous que vous cliquez
sur le bon paramètre du câble ou de l'antenne.
• Pour améliorer la réception d'antenne à l'intérieur, utilisez un
modèle avec amplification et placez-le aussi loin que
possible du moniteur.
• Si vous rencontrez des difficultés avec l'entrée de câble, un
amplificateur de signal peut améliorer la réception.
Affichage de texte sur le téléviseur
Il est fort possible que le texte PC standard soit illisible sur le
téléviseur parce que les technologies utilisées pour fabriquer les
téléviseurs et les moniteurs de PC sont différentes. Vous pouvez
y remédier en utilisant des polices plus grandes.
31
Pour utiliser des polices plus grandes
1
2
Double-cliquez sur Affichage puis, pour Windows XP,
cliquez sur l'onglet Apparence. Pour Windows ME ou
Windows 2000, cliquez sur l'onglet Paramètres puis
cliquez sur le bouton Avancé.
3
Dans la boîte Taille des polices de l'onglet Général,
sélectionnez la taille voulue pour les polices de l'affichage.
4
Pour personnaliser la taille des polices affichées,
sélectionnez Personnalisée ou Autre.
5
Cliquez sur le bouton OK puis sur le bouton OK de la boîte
de dialogue des propriétés d'affichage.
6
Redémarrez l'ordinateur.
Réduction de l'effet de distorsion
Quand vous utilisez un téléviseur comme moniteur, des
distorsions à gauche et à droite de l'écran du téléviseur risquent
de se produire. Ce problème dépend du téléviseur et de
l'application PC que vous utilisez. Pour réduire l'effet de
distorsion, augmentez la dimension horizontale de l'écran.
Pour augmenter la dimension horizontale de l'écran
1
2
Paramètres.
3
Affichages.
Utilisateurs de Windows® 98: cliquez sur le bouton Avancé
puis sur l'onglet
Affichages.
4
5
6
Cliquez sur le bouton TV.
7
Cliquez sur l'onglet Réglages.
Cliquez sur le bouton plus (+) sous Ecran horizontal pour
augmenter la dimension horizontale de l'affichage du
téléviseur.
32
Il est aussi possible de réduire la distorsion des contours en
augmentant le contraste du téléviseur.
Pour augmenter le contraste du téléviseur
1
2
Paramètres.
3
Affichages.
Pour les utilisateurs de Windows® 98: cliquez sur le
bouton Avancé puis sur l'onglet
Avancé.
4
5
Cliquez sur le bouton TV.
6
Déplacez le curseur Contraste vers la droite pour
augmenter le contraste.
Modification des configurations de l'affichage
Si vous déplacez l'ordinateur à un endroit où vous n'utilisez que
l'affichage de la télévision, assurez-vous d'abord que la fonction
d'affichage sur téléviseur est activée; consultez le paragraphe
Pour activer ou désactiver l'affichage sur téléviseur á la
page 29.
Utilisation de jeux et d'applications
Certains modèles anciens de jeux et d'applications peuvent
programmer directement la carte graphique pour être exécutés
sous un mode d'affichage spécifique. Ceci peut avoir pour effet
d'éteindre automatiquement l'affichage sur le téléviseur ou de le
brouiller (sans affecter le moniteur du PC). L'affichage du
téléviseur ne sera restauré que si vous sortez du jeu ou
redémarrez le système.
33
mulTView™
Si une carte de la gamme ALL-IN-WONDER 9700 et une carte
ATI TV WONDER PCI sont installées sur le même système,
mulTView vous permet de regarder un canal différent sur une
fenêtre vidéo secondaire. Il est possible de réaliser un
enregistrement vidéo avec la carte ALL-IN-WONDER tout en
regardant un autre canal sur TV WONDER. La fenêtre
secondaire peut se trouver dans les endroits suivants:
Image dans Image (IdI). Lorsque la fenêtre vidéo principale
est en mode plein écran, la fenêtre vidéo (IdI) du mulTView est
incorporée à la fenêtre principale. Il est possible de la placer enhaut/en-bas à gauche ou en-haut/en-bas à droite de la fenêtre
principale.
Image hors Image (IhI). Si vous n'utilisez qu'un seul moniteur,
il est possible d'afficher la fenêtre vidéo principale et la fenêtre
vidéo de mulTView dans des fenêtres différentes.
Si vous utilisez deux moniteurs, vous pouvez faire glisser la
fenêtre de mulTView dans le moniteur secondaire. Il est
possible d'afficher mulTView dans une fenêtre ou en mode
plein écran sur le moniteur secondaire.
i
La première fois que vous démarrer TV, l'assistant
d'initialisation de TV vous guidera pour la configuration
de l'emplacement de la fenêtre de mulTView et pour la
connexion audio du tuner de mulTView.
Les commandes de mulTView comprennent les options
suivantes: canal préc./suiv., audio, alterner canal, réglage du
volume et état du canal. Lorsque mulTView est mis au point, il
est aussi possible d'indiquer le numéro ou le nom d'un canal
pour changer de canal.
Pour activer mulTView
Dans l'assistant d'initialisation de mulTView, cliquez sur
Activer mulTView.
Pour ouvrir et fermer mulTView
1
Cliquez avec le bouton droit de la souris sur le panneau de
commande ou sur le panneau vidéo.
34
2
Dans le menu Fonction, cliquez sur mulTView puis sur
Montrer.
Pour fermer mulTView, cliquez sur le bouton Fermer
.
• Ou cliquez avec le bouton droit de la souris sur le
panneau de commande ou sur le panneau vidéo.
• Dans le menu Fonction, cliquez sur Montrer.
Pour changer l'emplacement de la fenêtre mulTView
Lorsque la fenêtre vidéo principale est en mode plein écran,
cliquez avec le bouton droit de la souris sur le panneau de
commande ou sur le panneau vidéo, cliquez sur mulTView,
cliquez sur Emplacement puis cliquez sur l'emplacement
désiré: En haut à gauche, en haut à droite, en bas à droite ou en
bas à gauche.
Il est possible de modifier manuellement la taille et
l'emplacement de la fenêtre incorporée lorsque les contours de
mulTView sont visibles.
Masquage automatique des contours et des
commandes de la fenêtre mulTView
Les contours de la fenêtre mulTView disparaissent après
quelques secondes d'inactivité de la souris dans la fenêtre
mulTView. Si vous déplacez le souris au-dessus de la fenêtre
mulTView, les contours réapparaissent.
Il n'est possible de commander qu'une seule fenêtre vidéo à la
fois. Lorsque la fenêtre incorporée mulTView est mise au point,
ses contours sont rouges; sinon, ils sont noirs. Par exemple,
lorsque les contours sont rouges, une télécommande permettant
de changer de canal REMOTE WONDER changera le canal de
mulTView.
Configuration audio de mulTView
Si vous avez une carte audio ou un circuit audio intégré, vous
devez connecter une voie audio de façon interne (CD-In, par
exemple) et l'autre de façon externe (Line-In, par exemple)
Si vous avez deux cartes audio ou bien une carte audio et un
circuit audio intégré, vous pouvez brancher les deux voies de
façon interne, de façon externe ou une interne et l'autre externe.
35
Adaptateur vidéo pour téléviseur à haute
définition du composant ATI
i
L'adaptateur de sortie vidéo pour téléviseur à haute
définition du composant est un élément optionnel
utilisé en Amérique du Nord uniquement.
Visualisez directement la sortie de l'ordinateur sur un téléviseur
à haute définition (HDTV) ou sur un autre périphérique
d'entrée. Cela permet d'avoir la sensation d'un grand écran, ce
qui est idéal pour jouer à des jeux, pour faire des présentations,
pour regarder des films et pour naviguer sur Internet.
L'adaptateur de sortie vidéo pour téléviseur à haute définition
du composant ATI transforme la sortie vidéo standard VGA ou
DVI-I de la carte ALL-IN-WONDER en un signal vidéo
pouvant être affiché sur un téléviseur à haute définition ou sur
un autre périphérique d'entrée.
ENTRÉE A/V
CATV
SORTIE A/V
Moniteur plat analogique / CRT
i
Suivant le modèle de la carte de la gamme
ALL-IN-WONDER 9700, il est possible que certaines
des fonctions suivantes ne soient pas installées:
• Eléments du Multimedia Center
• Applications de TV
36
Configuration requise
Processeur
Adaptateur
de graphiques
Système
d'exploitation
• Pentium® 4 / III / II / Celeron™,
AMD® K6 / Athlon® ou compatible.
• Carte de la gamme ALL-IN-WONDER 9700
Windows® 98/SE , Windows® Me, Windows® 2000,
Windows® XP.
*
*Le pilote de Windows
Windows® 98/SE.
®
Me s'installe sous
Moniteur
Un moniteur CRT est nécessaire pour installer
l'adaptateur vidéo pour téléviseur à haute définition
du composant ATI et pour exécuter les applications
sous DOS.
Téléviseur
Les téléviseurs à haute définition (HDTV) et les
téléviseurs à définition standard (SDTV) acceptant
l'entrée de signal.
Garantie
L'adaptateur de vidéo pour HDTV du composant ATI est
garanti pendant un an. Les accessoires accompagnant le produit
sont garantis pendant 90 jours.
Pour plus d'informations sur les fonctions graphiques de votre
carte vidéo, double-cliquez sur l'icône ATI située dans le coin
inférieur droit de votre écran ou allez à www.ati.com.
Contenu du kit pour téléviseur à haute définition
• Adaptateur vidéo pour téléviseur à haute définition du
composant ATI
• CD d'installation
• Guide de l'utilisateur pour l'installation et configuration
Configuration de l'adaptateur de vidéo pour
HDTV du composant ATI
Le configuration de l'adaptateur de vidéo pour téléviseur à haute
définition du composant se réalise en deux étapes faciles.
37
• Installation du logiciel — page 37
• Branchement de l'adaptateur — page 38
Installation de l'adaptateur de vidéo pour HDTV du
composant ATI
i
Il est nécessaire d'avoir un moniteur CRT relié à
l'ordinateur avant d'installer le HDTV du composant
ATI.
Pour que l'adaptateur de vidéo du composant ATI
fonctionne correctement, les pilotes d'affichage d'ATI
doivent être correctement installés.
Pour les produits “Powered by ATI”:
1
Insérez le CD d'installation d'ATI accompagnant le kit de
l'adaptateur vidéo du composant pour HDTV dans le
lecteur de CD-ROM.
Si Windows exécute automatiquement le CD, annulez
l'installation.
2
Dans l'explorateur de Windows ou Poste de travail, doublecliquez sur l'icône du CD et cherchez AIB_DRV.
3
Une fois que Windows a trouvé AIB_DRV, faites doubleclick, suivez les instructions à l'écran puis passez à l'étape 5
ci-dessous.
Pour les produits “Built by ATI”:
1
Insérez le CD d'installation d'ATI accompagnant le kit de
l'adaptateur vidéo pour HDTV dans le lecteur de CD-ROM.
Si Windows exécute automatiquement le CD, passez à
l'étape 4.
2
3
Cliquez sur Démarrer puis sur Exécuter.
4
5
Cliquez sur OK est suivez les instructions à l'écran.
Tapez l'instruction suivante:
D:\Setup
(Si D n'est pas la lettre de votre lecteur de CD-ROM,
remplacez-la par la lettre appropriée.)
Eteignez l'ordinateur.
38
6
Branchez l'adaptateur vidéo pour téléviseur à haute
définition du composant ATI sur le connecteur de sortie
A/V Out de la carte ALL-IN-WONDER.
• Les écrans plats numériques utilisent l'adaptateur VGA /
YpbPr.
7
Au moyen des câbles appropriés, connectez les sorties de
l'adaptateur vidéo pour téléviseur à haute définition du
composant ATI sur les entrées vidéo du téléviseur à haute
définition.
Moniteur plat analogique / CRT
ENTRÉE A/V
ATI
adaptateur vidéo
CATV
SORTIE A/V
Vous
pouvez
vous
procurer
des câbles
dotés de
fiches RCA
auprès d'un
revendeur
de matériel
électronique
CARTE DE LA
Vers l'entrée
de ligne de
la carte son
Y
Pb
Pr
Connecteur
S/PDIF
Entrées vidéo HDTV
La longueur des câbles d'entrée et de sortie ne doit pas dépasser 50
pieds (15 m)
• Y = Vert
• Pb = Bleu
• Pr = Rouge
Pour obtenir des instructions complètes concernant le câblage,
consultez la page 22.
8
Allumez le périphérique d'entrée et définissez-le sur
l'entrée YPbPr.
39
Consultez le manuel du téléviseur à haute définition ou du
périphérique d'entrée pour avoir de plus amples
renseignements.
9
Allumez l'ordinateur.
i
Le téléviseur n'affichera rien tant Windows
n'aura pas démarré. Cela peut prendre
plusieurs minutes.
Utilisation de l'adaptateur vidéo pour téléviseur à
haute définition du composant ATI
Utilisez l'adaptateur vidéo pour HDTV du composant pour
regarder des films DVD ou pour jouer à des jeux vidéos sur le
téléviseur à haute définition.
i
La protection contre la copie de Macrovision restreint
la lecture des DVD aux modes 480i et 480p.
Pour avoir des performances optimales pour la lecture des DVD
et pour les jeux vidéo sur un téléviseur à haute définition, il
convient de trouver le mode et la résolution d'écran offrant les
meilleurs résultats pour le téléviseur et de n'utiliser que ces
paramètres.
Paramètres du panneau de configuration de
Windows®
Utilisez les paramètres du panneau de configuration de
Windows pour choisir la résolution et le mode d'affichage du
téléviseur à haute définition.
Modification des paramètres au moyen du panneau
de configuration de Windows
1
Cliquez sur Démarrer dans le menu de Windows, allez à
Paramètres puis sélectionnez Panneau de configuration.
2
Double-cliquez sur l'icône Affichage, cliquez sur l'onglet
Configuration et utilisez le curseur de Zone d'écran pour
sélectionner la résolution désirée.
Remarque: Si la résolution que vous avez choisie ne
correspond pas à des données synchrones, le système
40
réduira la résolution aux données synchrones les plus
proches.
3
Cliquez sur le bouton Avancé... puis sur l'onglet
Affichages.
4
Cliquez sur l'onglet YPbPr.
La page des paramètres HDTV s'affiche.
5
Vérifiez les modes que vous désirez au moyen des boutons
des Paramètres de personnalisation puis cliquez sur OK.
6
7
Cliquez sur le bouton Avancé...
8
9
Cliquez sur 640 x 480.
Cliquez sur l'onglet de Adaptateur puis cliquez sur le
bouton Lister tous les modes...
Lister tous les modes n'est disponible que sous Windows
2000 et sous Windows XP. Il n'est pas disponible sous
Windows 98 / 98SE ou sous Windows ME.
Pour le mode entrelacé, cliquez sur 30Hz ou sur 60Hz.
YPbPr n'est disponible qu'avec les paramètres 30 Hz ou 60
Hz.
i
Windows XP n'active pas la résolution d'écran 640 x
480 par défaut. Pour définir la résolution 640 x 480,
cliquez avec le bouton droit de la souris sur le
bureau, cliquez sur Propriétés, cliquez sur l'onglet
Configuration, cliquez sur le bouton Avancé,
cliquez sur l'onglet Adaptateur, cliquez sur Lister
tous les modes puis sélectionnez 640 x 480.
• 60 Hz = Progressif
• 30 Hz = Entrelacé
Les conseils suivants peuvent vous aider en cas de problème.
Pour obtenir des informations plus détaillées lorsque la situation
l'exige, prenez contact avec votre revendeur.
41
Problème
Solution possible
Les couleurs de
l'affichage sur le
téléviseur ne sont
pas correctes
Assurez-vous que les branchements entre
l'adaptateur vidéo et le téléviseur à haute définition
sont corrects (Y=vert, Pb=bleu, Pr=rouge).
Consultez les illustrations de la page 38.
Il n'y a pas
d'affichage sur le
téléviseur
Le téléviseur n'affichera rien tant que Windows
n'aura pas démarré; cela peut prendre plusieurs
minutes.
• Définissez le téléviseur sur l'entrée YPbPr.
• Assurez-vous que l'adaptateur vidéo pour
téléviseur à haute définition est correctement
branché puis redémarrer l'ordinateur.
• Assurez-vous que les pilotes du kit de l'adaptateur
vidéo pour téléviseur à haute définition du
composant ATI ont été installés.
Les DVD ne seront
pas lus aux modes
720p ou 1080i
La protection contre la copie de Macrovision
restreint la lecture des DVD aux modes 480i et
480p.
Il n'est pas possible
de voir l'affichage
en entier
Si le périphérique d'entrée de signal le prend en
charge, essayez le mode 720p.
L'affichage est de
côté
Consultez le manuel d'utilisation du téléviseur à
haute définition.
Le moniteur CRT
est vert
Le système est en mode de sortie de signal.
Redémarrez l'ordinateur avec le moniteur CRT
branché.
42
43
CHAPITRE 4
Références
Ce chapitre contient des conseils de dépannage pour la carte
ALL-IN-WONDER.
Dépannage
Les conseils de dépannage suivants peuvent vous aider en cas
de problème. La documentation d'ATI contient des conseils
d'installation et de configuration utiles ainsi que d'autres
informations précieuses sur les fonctions proposées. Pour
obtenir des informations plus détaillées lorsque la situation
l'exige, prenez contact avec votre revendeur.
44
Références
Conseils de dépannage de base
Problème
Solution possible
Aucune vidéo
•
•
•
•
•
Mauvaise
réception TV
•
•
Pas de son
•
•
•
Vérifiez que la carte est bien positionnée dans son
logement d'extension. Si le problème persiste,
essayez un logement d'extension différent.
Assurez-vous que le câble du moniteur est fixé de
façon sûre à la carte.
Assurez-vous que le moniteur et l'ordinateur sont
branchés et alimentés en courant électrique.
Au besoin, désactivez toutes les fonctions graphiques
intégrées de la carte mère. Pour de plus amples
informations, consultez le manuel de l'ordinateur ou le
fabricant. (Remarque : certains constructeurs
n'autorisent pas la désactivation des fonctions
graphiques intégrées, ni leur utilisation en tant
qu'affichage secondaire.)
Assurez-vous que vous avez sélectionné le moniteur
approprié lors de l'installation du pilote optimisé.
Si vous utilisez une antenne intérieure, vous
obtiendrez de meilleurs résultats avec un modèle
avec amplification. Placez-la le plus loin possible du
moniteur de l'ordinateur, pour éviter de créer des
interférences.
Le partage de l'entrée de câble ou d'antenne peut
entraîner une perte de qualité du signal. Pour une
réception optimale, connectez le câble ou l'antenne
directement à la carte.
Assurez-vous que l'entrée de ligne de la carte audio
est active (consultez le paragraphe Contrôle du
volume de Windows® à la page 24 ).
Assurez-vous que vous avez branché le câble audio
de la carte ALL-IN-WONDER au connecteur d'entrée
de ligne LINE IN de la carte son.
Exécutez à nouveau l'assistant d'initialisation du son :
1. Cliquez sur le bouton de configuration.
2. Cliquez sur l'onglet Affichage.
3. Cliquez sur le bouton Assistant Initialisation.
4. Cliquez trois fois sur Suivant et vérifiez la
configuration de l'entrée audio.
Références
45
Pour accéder aux conseils de dépannage, cliquez avec le bouton
droit de la souris sur l'icône ATI dans la barre des tâches et
sélectionnez Dépannage.
Si vous rencontrez des problèmes pendant le démarrage,
démarrez l'ordinateur en Mode sans échec.
Pour charger Windows® en Mode sans échec
1
2
Allumez l'ordinateur.
Appuyez et maintenez enfoncée la touche CTRL jusqu'à ce
que le menu Démarrage de Windows s'affiche.
Sélectionnez le numéro du Mode sans échec et appuyez sur
Entrée (sur quelques ordinateurs, vous pouvez utiliser la
touche F8 ou CTRL pour afficher le menu Démarrage de
Windows®). En mode sans échec, ouvrez le Gestionnaire
de périphériques et vérifiez si vous avez plusieurs entrées
de moniteur ou carte d'écran lorsque vous n'utilisez qu'une
seule carte graphique.
• Désactivez tous les programmes qui sont
automatiquement lancés au démarrage de Windows®.
• Vérifiez si la sélection du moniteur et du pilote
d'affichage est correcte dans Propriétés d'affichage. Pour
plus d'informations, cliquez sur Aide dans le menu
Démarrer.
• Contrôlez la présence de gestionnaires de mémoire et
assurez-vous qu'ils sont bien configurés.
• Rapportez-vous à l'information additionnelle du fichier
LISEZ-MOI de Windows® situé dans le répertoire racine
du CD-ROM Installation d'ATI.
• Pour obtenir une assistance technique, reportez-vous à la
documentation du support technique ou contactez votre
distributeur.
46
Références
Dépannage audio et vidéo
Problèmes audio ...
Problème
Solution possible
Pas de son
Vérifiez vos haut-parleurs :
Si vous possédez des haut-parleurs externes, vérifiez s'ils
sont sous tension (VOYANT D'ALIMENTATION allumé) et
connectés à la sortie DE LIGNE ou DES HAUT-PARLEURS de la
carte son.
Connectez en premier lieu le connecteur d'entrée de ligne
Line-In à la carte. Consultez les illustrations de la page 21,
Toujours pas
de son ?
Lancez un son .WAV :
1 Cliquez sur Démarrer, allez à Paramètres, sélectionnez
Panneau de configuration, puis double-cliquez sur
Sons.
2 Dans la zone Evénements, cliquez sur l'Astérisque
puis sur un fichier .WAV dans la partie Son.
3 Cliquez sur le bouton Lecture pour écouter le son.
Si vous ne pouvez toujours pas entendre de son, ouvrez le
contrôle de volume :
Cliquez sur Démarrer, allez à Programmes, puis
Accessoires, puis Divertissement, puis sélectionnez
Contrôle du volume.
Ou cliquez avec le bouton droit de la souris sur l'icône de
haut-parleur
(se trouvant généralement dans le coin
inférieur droit de l'écran), puis cliquez sur Ouvrir les
contrôles de volume.
Si l'icône de haut-parleur ne se trouve pas dans la barre
des tâches, suivez les instructions ci-dessous :
Dans le menu de Windows, cliquez sur Démarrer, allez à
Paramètres puis cliquez sur Panneau de configuration et
double-cliquez sur Multimédia. Sous l'onglet Audio,
cochez Afficher le contrôle du volume sur la barre des
tâches.
• Assurez-vous que le contrôle de volume et le canal Son
ne sont pas mis en sourdine ou réglés très bas.
Le fonctionnement correct des haut-parleurs sera confirmé
à l'émission d'un son.
Si le problème persiste, reportez-vous aux connexions
audio de la carte ALL-IN-WONDER.
Références
Problème
Solution possible
Aucun son
émis par la TV
Assurez-vous que la connexion audio entre la carte
ALL-IN-WONDER et la carte son est correcte. Pour
obtenir des instructions, consultez le paragraphe
Adaptateurs d'entrée et de sortie à la page 19.
Impossible
d'enregistrer
le son
Vérifiez les paramètres de mixage d'enregistrement :
47
1 Cliquez sur Démarrer, allez à Programmes, puis
Accessoires, puis Divertissement, puis sélectionnez
Contrôle du volume.
Ou cliquez avec le bouton droit de la souris sur l'icône
de haut-parleur
(se trouvant généralement dans le
coin inférieur droit de l'écran), puis cliquez sur Ouvrir
les contrôles de volume.
2 Dans le menu Contrôle du volume, cliquez sur
Options, puis sur Propriétés, puis sur
Enregistrement, et enfin sur OK. Les Contrôles de
l'enregistrement s'affichent à l'écran.
3 Vérifiez que la Ligne (ou l'entrée audio sélectionnée
dans l'assistant d'initialisation du son TV — cf.
page 23) est cochée, puis cliquez sur pour fermer la
boîte de dialogue.
Impossible
d’enregistrer
le son pendant
l'enregistrement d'une
cassette
vidéo.
Connectez la sortie audio du magnétoscope à
l'ordinateur :
Aucun son ne
provient de la
cassette vidéo
lors de la
lecture sur un
magnétoscope
Connectez la sortie audio de l'ordinateur au
magnétoscope :
Les sorties audio droite et gauche du magnétoscope
doivent être connectées à la carte de la gamme
ALL-IN-WONDER 9700 (remarquez que S-Vidéo ne
fournit aucune connexion audio). Pour obtenir des
instructions, consultez le paragraphe Adaptateurs
d'entrée et de sortie à la page 19.
Les sorties audio droite et gauche du magnétoscope
doivent être connectées à la carte de la gamme
ALL-IN-WONDER 9700 (remarquez que S-Vidéo ne
fournit aucune connexion audio). Pour obtenir des
instructions, consultez le paragraphe Adaptateurs
d'entrée et de sortie à la page 19.
48
Références
Problèmes vidéo ...
Problème
Solution possible
La vidéo n'est
pas stable ou
uniquement en
noir et blanc
Vérifiez si vous utilisez le format de la norme de diffusion
correcte :
• Pour un fonctionnement correct, vous devez indiquer
votre pays dans l'assistant d'initialisation des canaux
TV.
• Vérifiez la qualité des signaux TV reçus sur un autre
récepteur. Une mauvaise réception peut en être la
cause.
• Essayez de connecter le tuner directement à la TV par
câble ou à l'antenne. Une entrée de câble trop partagée
peut entraîner une perte de qualité du signal.
Pas d’image ou
pas de son
•
•
•
•
L'enregistreme
nt vidéo
s'arrête à
l'improviste
•
•
•
•
•
Assurez-vous que le câble ou l'antenne est connecté.
Dans la page Paramètres vidéo TV, assurez-vous que
le connecteur vidéo est réglé sur la source correcte.
Assurez-vous que les fiches des connecteurs audio et
vidéo sont bien enfoncées dans leurs prises
respectives.
Assurez-vous que la carte vidéo est installée
correctement dans son logement. Reportez-vous au
guide de l'utilisateur pour trouver l'emplacement de la
carte.
Les fichiers vidéo sont normalement très grands ;
assurez-vous que vous avez suffisamment d'espace
sur le disque.
Assurez-vous que vous enregistrez sur le disque dur
approprié ; cliquez sur le bouton Paramètres de
l'espace sur disque dans la page des Paramètres du
magnétoscope personnel.
La taille maximum d'un fichier pour le système FAT 32
est de 4 Gigaoctets. Vous pouvez réduire la taille du
fichier en réduisant la taille de l'image de
l'enregistrement dans les Paramètres du
magnétoscope personnel. Les fichiers MPEG sont
généralement beaucoup plus petits que les fichiers AVI.
Désactivez les écrans de veille lors de l'enregistrement.
Désactivez la gestion de l'alimentation lors de
l'enregistrement.
Références
49
Problème
Solution possible
Images
perdues lors
de
l'enregistreme
nt vidéo
L'existence d'images perdues lors de l'enregistrement
vidéo indique qu'une partie du système n'est pas assez
rapide pour réaliser l'enregistrement. En effet, enregistrer
des séquences vidéo est une tâche qui demande
beaucoup de ressources même pour un système très
puissant. Pour obtenir d'excellents résultats, vous devez
ne consacrer le PC qu'à l'enregistrement en vous
assurant que rien d'autre n'est actif lors de
l'enregistrement.
• Défragmentez le disque dur
• Nous vous recommandons de prévoir un grand
disque servant uniquement aux enregistrements si
vous envisagez d'effectuer beaucoup
d'enregistrement vidéo
• Assurez-vous que DMA est activé pour le disque dur,
afin d'améliorer la vitesse d'accès au disque et de
libérer la CPU système
• Fermez toutes les tâches en cours y compris celles
de la barre de tâches telles que l'horloge, les rappels
automatiques, les antivirus, etc.
• Fermez et quittez tout planificateur de tâches ouvert
• Ne vous connectez pas au réseau
• Ne connectez pas les périphériques USB lors de
l'enregistrement
• Au cours de l'enregistrement, évitez de fermer ou
d'ouvrir les tiroirs à CD-ROM
• Ne déplacez pas la souris lors de la l'enregistrement
L'enregistrement MPEG nécessite une CPU très
rapide pour coder la séquence vidéo.
• Sélectionnez Image I uniquement dans l'onglet
Magnétoscope personnel sous Configuration
• Réduisez la taille de l'image de l'enregistrement
L'enregistrement AVI crée d'énormes fichiers très
rapidement et nécessite un disque dur rapide.
Essayez une taille d'image inférieure, par exemple,
320x240. Si vous ne perdez pas d'images en utilisant la
taille 320x240, mais que des pertes surviennent avec des
tailles d'images supérieures, il est possible que le disque
dur ne soit pas assez rapide.
50
Références
Problème
Solution possible
La séquence
vidéo
enregistrée
présente des
lignes
horizontales
autour de
l'action
•
•
Si vous enregistrez au format AVI, réduisez le nombre
de lignes dans la Taille de l'image. Par exemple,
changez la taille de l'image de 480x480 à 480x240.
Dans la page Paramètres du Magnétoscope
personnel, cliquez sur le bouton Personnaliser, puis
sur le bouton Modifier... Choisissez le préréglage AVI
et modifiez la taille de l'image.
Si vous avez opté pour l'enregistrement au format
MPEG, assurez-vous que la case Désentrelacement
est cochée.
Dans la page Paramètres du Magnétoscope
personnel, cliquez sur le bouton Personnaliser, puis
sur le bouton Modifier... Choisissez le préréglage
MPEG puis sélectionnez Désentrelacement.
Références
51
Connecteurs CD Audio
L'illustration suivante montre les connecteurs audio optionnels
et internes du CD de la carte de la gamme ALL-IN-WONDER
9700.
Les connecteurs
CD sont destinés à
une connexion
audio interne. Le
câblage de l'audio
interne (non fourni)
doit correspondre à
la carte son.
Connecteurs ENTREE
CD AUDIO (consultez le
manuel de la carte son)
CARTE
SON
CD OUT
Connecteurs de
CD OUT, broches
2 et 4 (voir le
tableau cidessous)
ALL-IN-WONDER
CARTE DE LA GAMME ALL-IN WONDER 9700
Ce tableau
énumère les
attributions de
broches pour
les
connecteurs
CD Audio sur
la carte.
CARTE DE LA
BROCHE
SIGNAL
J1
Broche 1 - GND
CD OUT
J1
Broche 2 - SORTIE
CD OUT
GAUCHE
J1
Broche 3 - GND
J1
Broche 4 - SORTIE
CD OUT
DROITE
CD OUT
52
Références
Socle d'entrée interne audio/vidéo
L'illustration suivante montre les connecteurs du socle d’entrée
interne audio/vidéo de la carte de la gamme ALL-IN-WONDER
9700.
1
CD OUT
8
Socle d’entrée interne
audio/vidéo
ALL-IN-WONDER
CARTE DE LA GAMME ALL-IN WONDER 9700
Ce tableau
énumère les
attributions de
broches pour
l'audio/vidéo du
socle interne de
la carte.
BROCHE
SIGNAL
1
Entrée CVBS / Y
2
Terre vidéo
3
Entrée Luma / Pr
4
Terre vidéo
5
Entrée Chroma / Pb
6
Entrée audio
gauche
7
Terre audio
8
Entrée audio droite
Références
53
Pour supprimer ATI Multimedia Center
1
Dans la menu de Windows®, cliquez sur Démarrer, allez à
Paramètres puis cliquez sur Panneau de configuration.
2
3
Double-cliquez sur Ajout/Suppression de programmes.
4
5
Sélectionnez ATI Multimedia Center dans la liste.
6
7
Cliquez sur Oui pour supprimer ATI Multimedia Center.
Utilisateurs de Windows 98 : cliquez sur l'onglet
Installation/Désinstallation.
Cliquez sur le bouton Modifier/Supprimer.
Utilisateurs de Windows 98 : cliquez sur le bouton
Ajout/Suppression.
Cliquez sur Oui pour redémarrer l'ordinateur.
Pour supprimer les pilotes
de la carte ALL-IN-WONDER
1
Dans la menu de Windows®, cliquez sur Démarrer, allez à
Paramètres puis cliquez sur Panneau de configuration.
2
Double-cliquez sur Ajout/Suppression de programmes
puis cliquez sur l'onglet Installation/Désinstallation.
3
4
Sélectionnez Pilote d'affichage ATI dans la liste.
5
Cliquez sur Oui pour supprimer le pilote de la carte de la
gamme ALL-IN-WONDER 9700.
6
Cliquez sur Oui pour redémarrer l'ordinateur.
Cliquez sur le bouton Modifier/Supprimer.
Utilisateurs de Windows 98 : cliquez sur le bouton
Ajout/Suppression.
54
Références
Informations sur la conformité
FCC Compliance Information
The ALL-IN-WONDER 9700 Series card complies with FCC
Rules Part 15. Operation is subject to the following two
conditions
• This device may not cause harmful interference, and
• This device must accept any interference received,
including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in
accordance with manufacturer's instructions, may cause harmful
interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or
more of the following measures:
• Re-orient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment to an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
• The use of shielded cables for connection of the monitor to
the graphics card is required to ensure compliance with
FCC regulations.
• Changes or modifications to this unit not expressly
approved by the party responsible for compliance could
void the user's authority to operate this equipment.
Références
55
Industry Canada Compliance Statement
ICES-003 This Class B digital apparatus complies with
Canadian ICES=003.
Cet appareil numérique de la Classe B est conforme à la norme
NMB-003 du Canada.
For further compliance information:
ATI Research Inc.
4 Mount Royal Ave.
Marlborough, MA
01752-1976
USA
508-303-3900
CE Compliance Information
EMC Directive 89/336/EEC and Amendment 92/31/EEC, Class
B Digital Device
EN 50081-1, Generic Emissions Standard for Residential,
Commercial and Light Industrial Products
(EN 55022/CISPR 22, Limits and Methods of Measurement of
Radio Interference Characteristics Information Technology
Equipment) Warning: This is a Class B product. In a domestic
environment this product may cause radio interference in which
case the user may be required to take adequate measures.
EN 50082-1, Generic Immunity Standard for Residential,
Commercial and Light Industrial Products
(IEC 801-2, IEC 801-3, IEC 801-4) Directive EMC
89/336/CEE et amendement 92/31/CEE, dispositif numérique
de Classe B
EN 50081-1, Norme sur les émissions génériques pour les
produits domestiques, commerciaux et industriels légers
(EN 55022/CISPR 22, Limites et méthodes de mesure des
caractéristiques d'interférences radiophoniques, Matériel des
technologies de l'information) Mise en garde: ceci est un
produit de Classe B. Il risque de produire des interférences
radiophoniques dans un environnement domestique,
56
Références
l'utilisateur devra dans ce cas prendre les mesures qui
conviennent.
EN 50082-1, Norme sur l'immunité générique pour produits
domestiques, commerciaux et industriels légers.
(CEI 801-2, CEI 801-3, CEI 801-4)
EMC Richtlinie 89/336/EEC und Änderung 92/31/EEC,
Digitales Gerät der Klasse B
EN 50081-1, Allgemeiner Emissions-Standard für Haushaltund kommerzielle Produkte sowie Erzeugnisse der
Leichtindustrie
(EN 55022/CISPR 22, Beschränkungen und Verfahren der
Messung von informationstechnischen Ausrüstungen mit
Funkstörmerkmalen) Warnung: Dies ist ein Erzeugnis der
Klasse B. Dieses Erzeugnis kann Funkstörungen im
Wohnbereich verursachen; in diesem Fall können
entsprechende Maßnahmen seitens des Benutzers erforderlich
sein.
EN 50082-1. Allgemeiner Unempfindlichkeits-Standard für
Haushalt-und kommerzielle Produkte sowie Erzeugnisse der
Leichtindustrie
(IEC 801-2, IEC 801-3, IEC 801-4)
Index
A
Adaptateur vidéo pour téléviseur à
haute définition 35
Adaptateurs
d’entrée et de sortie 19
Adaptateurs d’entrée et de sortie 19
affichage de la sortie du PC sur un
téléviseur à haute définition 22
affichage de la sortie du PC sur un
téléviseur et enregistrement sur
vidéocassette 21
visualisation de films sur le PC et
enregistrement de vidéos 20
Affichage de la sortie du PC sur un
téléviseur 21
Aide en ligne 4
ATI Multimedia Center
désinstallation 53
Guide de l'utilisateur 4
ATI REMOTE WONDER 15
D
Dépannage 45
audio et vidéo 46
de base 44
Dépannage audio 46
Dépannage vidéo 46
Désinstallation du logiciel de
l'ancienne carte graphique 10
E
Enregistrement de la sortie du PC
sur une vidéocassette 21
Enregistrement de vidéos 20
H
HDTV
affichage de la sortie PC sur 22
Hydravision 3
I
Image dans Image 33
Image hors Image 33
Installation de la carte 11
9
adaptateurs d’entrée et de sortie 19
C
Configuration de l'adaptateur de
vidéo pour HDTV 36
Configuration requise 3, 36
Configuration requise pour
l'alimentation 12
Connecteur carte son
sélection pour l’entrée audio TV 23
Connecteurs audio
CD 51
Connecteurs CD audio 51
Conseils de dépannage 16, 43
Contrôle du volume 24
Contrôle du volume de Windows 24
Couleurs
augmentation du nombre de 17
L
LaunchPad 18
M
Mode sans échec
Chargement de Windows en 45
Moniteur
réglage de l’affichage 30
utilisation d'un moniteur ou
utilisation de l'affichage sur
téléviseur 29
Multimedia Center
démarrage 18
57
mulTView 33
configuration audio 34
Image dans Image, Image hors
Image 33
TV WONDER 33
affichage de texte sur le téléviseur
30
connexion à la carte 26
conseils de réception 30
modification des configurations de
l'affichage 32
mulTView 33
réduction de l'effet de distorsion 31
sélection du connecteur de la carte
son pour l’entrée audio TV 23
utilisation de jeux et d'applications
32
TV Out
activation, utilisation, réglage 29
TV WONDER 33
P
Paramètres du panneau de
configuration 39
Pilote GART 9
Pilotes
suppression 53
téléchargés depuis le site web d’ATI
18
Prise en charge de plusieurs
moniteurs 16
Prises péritel 28
Profondeur des couleurs
augmentation 17
U
Utilisation de l'adaptateur vidéo
pour téléviseur à haute définition
d'ATI 39
S
Socle interne audio/vidéo 52
Suite logicielle CATALYST
installation 14
Suppression des pilotes 53
S-Vidéo 20
V
Vidéo
vidéo composite, S-Vidéo, S-VHS
25
Vidéo composite 20
Visualisation de films sur le PC et
enregistrement de vidéos 20
T
Télécommande 15
TV
affichage de la sortie PC sur 21
W
Windows XP 40
58

all-in-wonder 9700 pro

Transcription

Documents pareils

mode d`emploi - Médiathèque municipale de Villeneuve d`Ascq

UnE CAMéRA 3D GRAtUItE à L`ACHAt D`Un téLévIsEUR LG

1er pas dans I-Prof

Pour consulter le manuel d`utilisation d`une machine John Deere

http://www.ca-cotesdarmor.fr Vider les fichiers temporaires et l

Comment faire une image CD avec Blindwrite - les drivers

CREPS de Bourgogne

Comment faire de l`infrarouge avec Capture NX

procédure pour changer sa signature dans lotus notes
