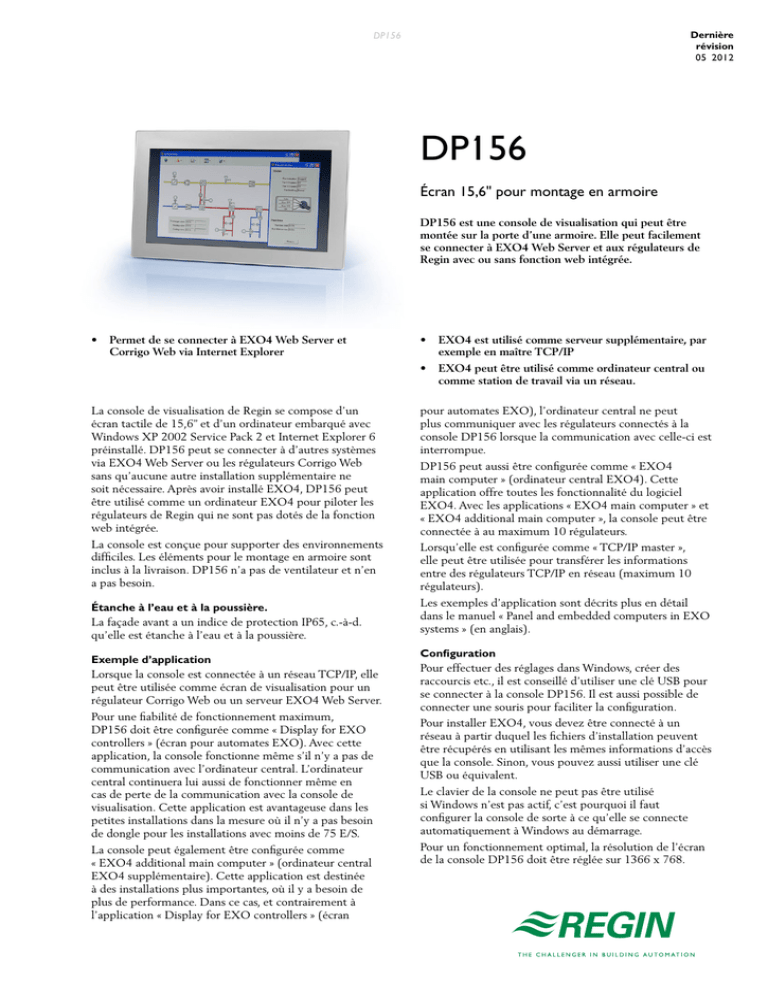

Écran 15,6" pour montage en armoire

Dernière
révision
05 2012
DP156
DP156
Écran 15,6" pour montage en armoire
DP156 est une console de visualisation qui peut être
montée sur la porte d’une armoire. Elle peut facilement
se connecter à EXO4 Web Server et aux régulateurs de
Regin avec ou sans fonction web intégrée.
• Permet de se connecter à EXO4 Web Server et
Corrigo Web via Internet Explorer
• EXO4 est utilisé comme serveur supplémentaire, par
exemple en maître TCP/IP
• EXO4 peut être utilisé comme ordinateur central ou
comme station de travail via un réseau.
La console de visualisation de Regin se compose d’un
écran tactile de 15,6” et d’un ordinateur embarqué avec
Windows XP 2002 Service Pack 2 et Internet Explorer 6
préinstallé. DP156 peut se connecter à d’autres systèmes
via EXO4 Web Server ou les régulateurs Corrigo Web
sans qu’aucune autre installation supplémentaire ne
soit nécessaire. Après avoir installé EXO4, DP156 peut
être utilisé comme un ordinateur EXO4 pour piloter les
régulateurs de Regin qui ne sont pas dotés de la fonction
web intégrée.
pour automates EXO), l’ordinateur central ne peut
plus communiquer avec les régulateurs connectés à la
console DP156 lorsque la communication avec celle-ci est
interrompue.
La console est conçue pour supporter des environnements
difficiles. Les éléments pour le montage en armoire sont
inclus à la livraison. DP156 n’a pas de ventilateur et n’en
a pas besoin.
Lorsqu’elle est configurée comme « TCP/IP master »,
elle peut être utilisée pour transférer les informations
entre des régulateurs TCP/IP en réseau (maximum 10
régulateurs).
Étanche à l’eau et à la poussière.
La façade avant a un indice de protection IP65, c.-à-d.
qu’elle est étanche à l’eau et à la poussière.
Les exemples d’application sont décrits plus en détail
dans le manuel « Panel and embedded computers in EXO
systems » (en anglais).
Exemple d’application
Lorsque la console est connectée à un réseau TCP/IP, elle
peut être utilisée comme écran de visualisation pour un
régulateur Corrigo Web ou un serveur EXO4 Web Server.
Pour une fiabilité de fonctionnement maximum,
DP156 doit être configurée comme « Display for EXO
controllers » (écran pour automates EXO). Avec cette
application, la console fonctionne même s’il n’y a pas de
communication avec l’ordinateur central. L’ordinateur
central continuera lui aussi de fonctionner même en
cas de perte de la communication avec la console de
visualisation. Cette application est avantageuse dans les
petites installations dans la mesure où il n’y a pas besoin
de dongle pour les installations avec moins de 75 E/S.
La console peut également être configurée comme
« EXO4 additional main computer » (ordinateur central
EXO4 supplémentaire). Cette application est destinée
à des installations plus importantes, où il y a besoin de
plus de performance. Dans ce cas, et contrairement à
l’application « Display for EXO controllers » (écran
DP156 peut aussi être configurée comme « EXO4
main computer » (ordinateur central EXO4). Cette
application offre toutes les fonctionnalité du logiciel
EXO4. Avec les applications « EXO4 main computer » et
« EXO4 additional main computer », la console peut être
connectée à au maximum 10 régulateurs.
Configuration
Pour effectuer des réglages dans Windows, créer des
raccourcis etc., il est conseillé d’utiliser une clé USB pour
se connecter à la console DP156. Il est aussi possible de
connecter une souris pour faciliter la configuration.
Pour installer EXO4, vous devez être connecté à un
réseau à partir duquel les fichiers d’installation peuvent
être récupérés en utilisant les mêmes informations d’accès
que la console. Sinon, vous pouvez aussi utiliser une clé
USB ou équivalent.
Le clavier de la console ne peut pas être utilisé
si Windows n’est pas actif, c’est pourquoi il faut
configurer la console de sorte à ce qu’elle se connecte
automatiquement à Windows au démarrage.
Pour un fonctionnement optimal, la résolution de l’écran
de la console DP156 doit être réglée sur 1366 x 768.
DP156
Caractéristiques techniques
Taille de l’écran
Résolution
Luminosité
Ratio contraste
Nombre de couleurs
Rétroéclairage
CPU
Mémoire flash
RAM
Ports
Température de fonctionnement
Humidité relative en fonctionnement
Indice de protection
Matière
Montage Tension d’alimentation
Poids
Dimensions externes, ordinateur
Dimensions externes, écran
2
15,6”
1366 x 768
220 cd/m2
500:1
262 K
LED
Intel Atom N270 1,6 GHz
8 Go
1 Go
5 x ports COM (RS232), 2 x ports USB, 1 x port LAN (Realtek RLT8111C
10/100/1000 Mbps)
0...50 °C
5...90 % à 39 °C, sans condensation
IP65
Façade avant en plastique et aluminium
En armoire, VESA 75 / 100 (vis incluses)
Alimentation électrique de 12 VD C (2,5 A) incluse
2 kg
49,5 x 385,8 x 240,7 mm
7,5 x 408 x 265 mm
Ce produit est conforme aux exigences des directives CEM et BT et répond au
standard CENELEC 2004/108/CE et porte le marquage CE.
DP156
57
49.5
17.65
408
Ø6 345.8
.4
195.1
265
220.55
240.7
Port LAN
5 ports COM (RS232)
31.45
2 ports USB
11.3
Raccordement et dimensions
386
220
100
75
4,4
M4
100
75
60.55
73.05
51
242
140
386
Emplacement des fixations
M4
140
83
249.9
220
55.1 7.4
393.2
3,6
5
Dimensions en mm.
Alimentation électrique
Documentation produit
Document
Écran et ordinateur embarqué pour systèmes EXO
Type
Manuel avec exemples d’application pour DP156
La documentation est disponible sur notre serveur FTP et est destinée à nos clients systèmes. Merci de prendre contact avec
un de nos commerciaux pour obtenir un accès.
