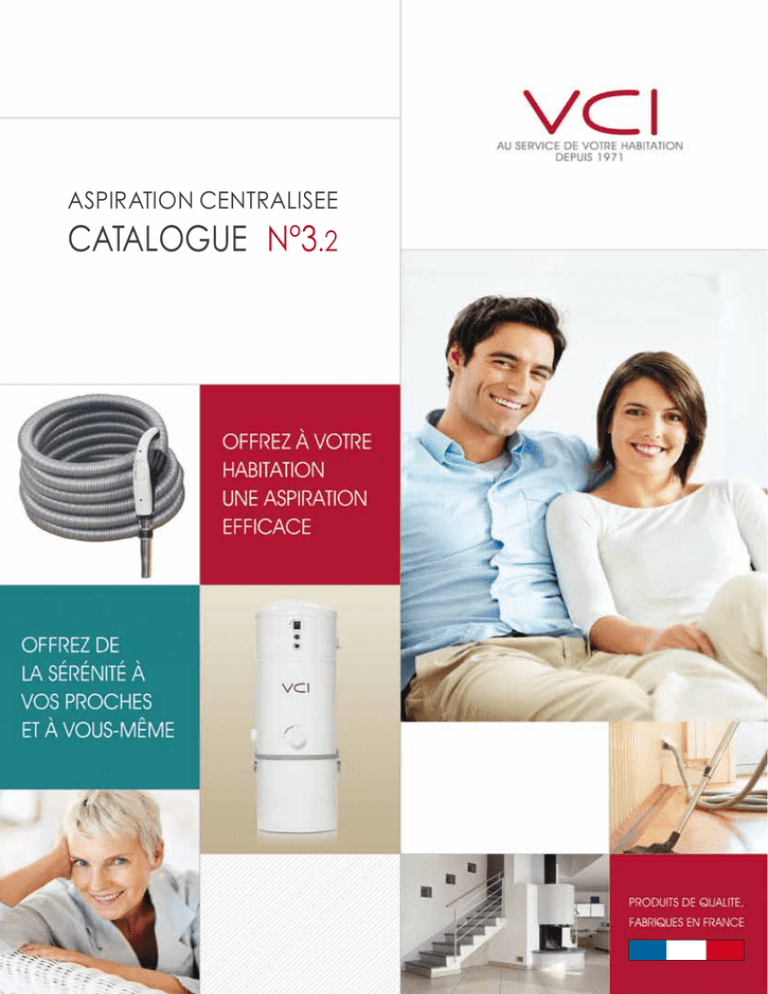

catalogue n°3.2

ASPIRATION CENTRALISEE
CATALOGUE N°3.2
L’ENTREPRISE VCI
Depuis
sa création en 1971, l’entreprise VCI conçoit et fa-
brique des systèmes d’aspiration centralisée haut
de gamme afin de répondre à toutes les attentes
de nos clients, des plus simples aux plus complexes.
Le sens de la qualité produit, l’innovation et le service client sont nos priorités. Dans un monde de
plus en plus industrialisé et informel, la réactivité et
la souplesse de notre entreprise à taille humaine
est également l’un de nos points forts.
Choisir d’être partenaire VCI vous permet d’obtenir :
• Plus de service grâce à notre bureau d’études qui réalisera pour
vous, dans les meilleurs délais, conseils, offres et devis.
• Plus de compétitivité grâce à une gamme de produits au meilleur
rapport qualité/prix.
• Plus de sérénité grâce à la fiabilité de nos centrales, garanties entre
5 et 10 ans.
• Plus de réactivité grâce à des expéditions dans la journée dès que
vous passez commande avant 11h.
• Plus de technicité grâce à nos techniciens spécialisés offrant un
service avant et après vente de qualité.
Besoin d’une étude,
d’une précision technique,
d’un conseil ?
Nous sommes à votre
disposition
de 8h30 à 12h30
et de 13h30 à 17h.
2
VCI L’entreprise
N’hésitez pas, VCI est à votre service
depuis 1971 !
Appelez le 04 77 70 25 69
[email protected]
L’équipe de Direction VCI
SOMMAIRE
Pour quelles surfaces ?
4
Composition d’une aspiration centralisée VCI
5
Packs complets
6-7
Centrales
8 à 12
Filtrations
13
Ensemble d’accessoires 14 à 17
Accessoires pratiques
18
Récupérateurs 19
Prises - Finition Céliane et Kallista
20
- contemporaines
21
- design 22
- classiques 23
- rustiques
24
- de sol 24
Raccords de prises / prises de service
25
Trappes de cuisine 26-27
Kits d’installation
28-29
Raccords PVC 30 à 32
Raccords pour rétractables
32
Manchettes d’étanchéité/cache tube
33
Flexibles
34
Accessoires flexible 35 à 37
Brosses 38-39
Moteurs
40
Pièces détachées 41-42
Filtres 43
Garantie
44
Sommaire VCI
3
VCI, une gamme complète pour tous types
de surface
- Appartement
- Maison
- Villa
- Hôtel
- Tertiaire
4
De quoi se compose
une aspiration centralisée VCI ?
5
PACKS COMPLETS
Centrale + Accessoires + Réseau d’Installation
PA100
pour surface habitable jusqu’à 100 m
+ dépendances
2
• 1 Centrale CD1S
• 1 Ensemble d’accessoires VA75
• 3 Prises V550B
• 3 Raccords de prise V55C
• 1 Prise de service V201P
• 1 Kit d’installation pour 3 prises
(20 m PVC, 9 coudes 90° F/F, 3 T 90°,
6 coudes 45° F/F, 8 manchons, 12 colliers
monobloc, 25 m de fil, colliers serre-fil, 1 colle)
CD1S/CD2S
PA150
pour surface habitable jusqu’à 160 m2
+ dépendances
• 1 Centrale CD2S
• 1 Ensemble d’accessoires VA75
• 4 Prises V550B
• 4 Raccords de prise V55C
• 1 Prise de service V201P
• 1 Kit d’installation pour 4 prises
(25 m PVC, 12 coudes 90° F/F, 4 T 90°
8 coudes 45° F/F, 10 manchons, 16 colliers
monobloc, 30 m de fil, colliers serre-fil, 1 colle)
Ensemble d’accessoires VA75
Kit d’installation
6
VCI Packs
PACKS COMPLETS
Centrale + Accessoires + Réseau d’Installation
PA200
PA300
pour surface habitable jusqu’à 220 m
+ dépendances
pour surface habitable jusqu’à 320 m2
+ dépendances
• 1 Centrale CB2S
• 1 Ensemble d’accessoires VA75
• 5 Prises V550B
• 5 Raccords de prise V55C
• 1 Prise de service sur la centrale
• 1 Kit d’installation pour 5 prises
• 1 Centrale CB3S
• 1 Ensemble d’accessoires VA75
• 6 Prises V550B
• 6 Raccords de prise V55C
• 1 Prise de service sur la centrale
• 1 Kit d’installation pour 6 prises
2
(30 m PVC, 15 coudes 90° F/F, 4 T 90°,
10 coudes 45° F/F, 12 manchons, 20 colliers
monobloc, 35 m de fil, colliers serre-fil, 1 colle)
CB2S/CB3S
(40 m PVC, 18 coudes 90° F/F, 5 T 90°,
12 coudes 45° F/F, 16 manchons, 24 colliers
monobloc, 45 m de fil, colliers serre-fil, 1 colle)
Ensemble d’accessoires VA75
Kit d’installation
Packs VCI
7
CENTRALES
CB1S
CB1S Spécialement étudiée pour les appartements, elle est équipée
d’un moteur truflow, d’un filtre et d’un sac filtrant.
Sa taille compacte lui permet d’être logée dans un petit espace
ou un placard.
Caractéristiques
Nombre de moteurs
Nombre de turbines Refroidissement
Puissance moteur watts
Tension / ampérage
Dépression mm CE maxi
Débit maxi L/s
Filtration
Protection
Contrôle de commande
Capacité du sac en litres
Hauteur en cm
Diamètre en cm
Poids en kg
Nombre d’opérateurs
Surface habitable en m2
Prise la plus éloignée en mètres Garantie CB1S
1
1
direct
1500 w
240 V / 6,5 A
3000
51,3
Sac filtre
Fusible
Relais transfo 24 V BT
27
70
31,5
9
1
jusqu’à 140
30
5 ans
Les caractéristiques données sont effectuées dans nos laboratoires avec une alimentation stabilisée 244V mono. Suivant le lieu géographique, les conditions atmosphériques, la
tension électrique (qui peut varier de 207 à 244V), les performances peuvent être modifiées de + ou - 15 %. VCI améliore constamment ses produits et se réserve le droit d’apporter
toutes modifications au matériel présenté.
8
VCI Centrales
CENTRALES
CD1S / CD2S
CD1S / CD2S Avec le système de séparation cyclonique plus filtre, les centrales
CD1S et CD2S ne nécessitent pas de sacs.
D’un très bon rapport qualité/prix, elles sont destinées à des
réseaux d’installation courts de 2 à 5 prises.
Caractéristiques
CD1SCD2S
Nombre de moteurs
1
1
Nombre de turbines 2
3
Refroidissement
Indépendant de l’air aspiré de type Bypass
Puissance moteur watts
1250 w
1300 w
Tension / ampérage
240 V / 5,5 A
240 V / 6 A
Dépression mm CE maxi
2460
2960
Débit L/s
56,3
46
Filtration
Cône de séparation cyclonique
+ double filtre (CFP/PFM)
Protection
Fusible
Contrôle de commande Relais transfo 24 V BT
Capacité du bac en litres
25
25
Hauteur en cm
88
88
Diamètre en cm
30,5
30,5
Poids en kg
9,5
10
Nombre d’opérateurs
1
1
2
jusqu’à 100
jusqu’à 160
Surface habitable en m Prise la plus éloignée en mètres 20
25
Garantie 5 ans
5 ans
Les caractéristiques données sont effectuées dans nos laboratoires avec une alimentation stabilisée 244V mono. Suivant le lieu géographique, les conditions atmosphériques, la
tension électrique (qui peut varier de 207 à 244V), les performances peuvent être modifiées de + ou - 15 %. VCI améliore constamment ses produits et se réserve le droit d’apporter
toutes modifications au matériel présenté.
Centrales VCI
9
CENTRALES
CB2S / CB3S
CB2S / CB3S Les modèles CB2S et CB3S vous offrent d’excellentes performances
pour de grandes habitations, jusqu’à 320 m2.
Plus silencieuses, elles sont équipées du système à double filtration
avec cône de séparation cyclonique et d’une prise de service intégrée
à l’appareil.
Caractéristiques
CB2SCB3S
Nombre de moteurs
1
1
Nombre de turbines 3
3
Refroidissement
Indépendant de l’air aspiré de type Bypass
Puissance moteur watts
1550 w
1850 w
Tension / ampérage
240 V / 7 A 240 V / 8,5 A
Dépression mm CE
3480
3620
Débit L/s
44,7
52,7
Filtration
Cône de séparation cyclonique
+ double filtre (CFP/PFM)
Protection
Fusible
Contrôle de commande Relais transfo 24 V BT
Capacité du bac en litres
36/20
36/20
Hauteur en cm
102
102
Diamètre en cm
31,5
31,5
Poids en kg
13
14
Prise de service
Oui
Oui
Nombre d’opérateurs
1
1
2
jusqu’à 220
jusqu’à 320
Surface habitable en m Prise la plus éloignée en mètres 30
50
Garantie 5+5 ans*
5+5 ans*
Garantie
2 ans (à usage professionnel)
Les caractéristiques données sont effectuées dans nos laboratoires avec une alimentation stabilisée 244V mono. Suivant le lieu géographique, les conditions atmosphériques, la
tension électrique (qui peut varier de 207 à 244V), les performances peuvent être modifiées de + ou - 15 %. VCI améliore constamment ses produits et se réserve le droit d’apporter
toutes modifications au matériel présenté.
10
VCI Centrales
CENTRALES
CB4S
CB4S Très puissante, elle convient aux réseaux importants, aux
complexes et aux espaces équipés de grandes surfaces en
moquette.
Caractéristiques
Nombre de moteurs
Nombre de turbines Refroidissement
Puissance moteur watts
Tension / ampérage
Dépression mm CE
Débit L/s
Filtration
Protection
Contrôle de commande
Capacité du bac en litres
Hauteur en cm
Diamètre en cm
Poids en kg
Nombre d’opérateurs
Surface habitable en m2
Prise la plus éloignée en mètres Garantie Garantie
CB4S
2
4
Indépendant de l’air aspiré
de type Bypass
2400 w
240 V / 10 A
4150
61,9
Cône de séparation cyclonique
+ double filtre (CFP/PFM)
Fusible
Relais transfo 24 V BT
36/20
105
31,5
18
1
Plus de 250
100
5+5 ans*
2 ans (à usage professionnel)
Les caractéristiques données sont effectuées dans nos laboratoires avec une alimentation stabilisée 244V mono. Suivant le lieu géographique, les conditions atmosphériques, la
tension électrique (qui peut varier de 207 à 244V), les performances peuvent être modifiées de + ou - 15 %. VCI améliore constamment ses produits et se réserve le droit d’apporter
toutes modifications au matériel présenté.
Centrales VCI
11
CENTRALES
TB4S / S35
TB4S / S35 Centrale avec séparateur de poussières indépendant de la motorisation.
Convient à des surfaces de plus de 400 m2
et permet un fonctionnement à deux utilisateurs en
simultané (bureaux, hôtels, commerces, salle de
spectacles, etc.)
Installation en réseau PVC de diamètre 63 mm.
Raccordement des prises en diamètre 50,08 mm.
Caractéristiques
TB4S / S35
Nombre de moteurs
2
Nombre de turbines 4
Refroidissement
Indépendant de l’air aspiré
de type Bypass
Puissance moteur watts
3200 w
Tension / ampérage
240 V / 14 A
Dépression mm CE
3200
Débit L/s
111,4
Filtration
Cône de séparation cyclonique
+ double filtre (CFP/PFM)
Protection
Fusible
Contrôle de commande
Relais transfo 24 V BT
Capacité du bac en litres
36/20
Hauteur en cm
108-60
Diamètre en cm
31,5
Poids en kg
15-11
Nombre d’opérateurs
2
2
Plus de 400
Surface habitable en m Prise la plus éloignée en mètres 50
Garantie 5 ans (à usage domestique)
Garantie
2 ans (à usage professionnel)
Les caractéristiques données sont effectuées dans nos laboratoires avec une alimentation stabilisée 244V mono. Suivant le lieu géographique,
les conditions atmosphériques, la tension électrique (qui peut varier de 207 à 244V), les performances peuvent être modifiées de + ou - 15 %.
VCI améliore constamment ses produits et se réserve le droit d’apporter toutes modifications au matériel présenté.
12
VCI Centrales
S35M
Séparateur équipé d'un
filtre pour usage professionnel spécifique comme
le toner, la farine ou autre
matière très fine.
(Se monte à la place du
S35 ou en plus de celui-ci
sur un poste de travail par
exemple).
FILTRATION
Situés au-dessus de l’entrée des poussières, ils épurent le rejet
d’air et non l’air aspiré, soit seulement 15% des poussières restant
en suspension : 10% sur le pré-filtre en mousse lavable et 5% des
micro-poussières sur le filtre finisseur (2m2 de surface de filtration en
développé).
Efficacité cyclonique parfaite :
L’entrée parfaitement tangentielle des poussières crée une force
centrifuge accélérée par le cône placé en entonnoir. Cela crée l’oeil
du cyclone. A sa sortie, la poussière est plaquée sur les parois du
bac : 85% du volume s’y accumule.
La conception de nos centrales permet une utilisation idéale du
réservoir à poussières.
ENTRETIEN CFP+PFM
PRE-FILTRE MOUSSE
A LAVER À CHAQUE VIDANGE DE LA CUVE
(fréquence 1 à 3 mois suivant utilisation)
CARTOUCHE FILTRES
A DÉPOUSSIERER À SEC OU À L’EAU
(fréquence 2 à 3 fois par an)
REMPLACEMENT CONSEILLÉ
ENTRE 2 ET 4 ANS
CFP
PFM
Filtre cartouche lavable
Préfiltre mousse
pour CFP
Filtres VCI
13
UNE INNOVATION POUR
VOUS SIMPLIFIER LA VIE
Le Système
de flexible rétractable est une
innovation indispensable pour
l’utilisation optimale de votre
aspirateur central.
Le concept est simple : le flexible,
de la longueur choisie, est dissimulé dans le réseau PVC du système
d’aspiration, derrière sa prise dédiée.
Il vous suffit d’ouvrir la prise, de sortir la longueur de flexible dont vous
avez besoin à l’instant, d’y connecter
vos accessoires et de démarrer votre
appareil depuis la prise. Rien de plus
facile !
Lorsque vous avez terminé, le flexible
se rétracte rapidement grâce à la
force d’aspiration de votre appareil.
14
Ensemble D’accessoires
Flexible rétractable
VA90RT
Flexible 9 m avec poignée,
Canne téléscopique,
Jeu de 6 brosses
VA120RT
Flexible 12 m avec poignée,
Canne téléscopique,
Jeu de 6 brosses
VA90RTR
Flexible 9 m avec poignée
Radio
Canne téléscopique
Jeu de 6 brosses
VA120RTR
Flexible 12 m avec poignée
Radio
Canne téléscopique
Jeu de 6 brosses
RADIO
Ensemble d’Accessoires VCI
15
Ensemble D’accessoires
VA75 / VA100
VA75 Flexible 7,5 m
Support flexible
Canne téléscopique
Jeu de 6 brosses
FILAIRE
VA100
Flexible 10 m
Support flexible
Canne téléscopique
Jeu de 6 brosses
FONCTIONNEMENT avec flexible standard
Il s’agit simplement d’introduire le flexible dans une des prises d’aspiration de votre
maison. La prise est munie de contacteurs 24 volts basse tension (deux petits contacts
laitons à l’intérieur des prises). Dès que le raccord métallique du flexible est introduit
dans la prise, l’aspirateur central se met en marche, le retrait de celui-ci permet l’arrêt.
La sélection VCI garantie par les plus grands fabricants
en pièces d’origine.
VA75FT
Flexible interrupteur 7,5 m
Support flexible
Canne téléscopique
Jeu de 6 brosses
VA90FT
Flexible interrupteur 9 m
Support flexible
Canne téléscopique
Jeu de 6 brosses
VA100FT
Flexible interrupteur 10 m
Support flexible
Canne téléscopique
Jeu de 6 brosses
16
FILAIRE
FONCTIONNEMENT avec flexible à interrupteur
Il s’agit simplement d’introduire le flexible dans une des prises d’aspiration de votre
maison, mais bien positionner l’embout du flexible entre les deux contacteurs des prises.
L’embout du flexible est équipé d’une petite languette, et les prises d’un petit repère pour
vous assurer la bonne position du flexible. La mise en marche et l’arrêt de l’aspirateur
central s’effectuent alors en appuyant sur l’interrupteur du flexible.
VCI Ensemble d’Accessoires
Ensemble D’accessoires
VA100R / KNG
VA100R
Flexible à commande radio 10 m
Support flexible
Canne téléscopique
Jeu de 6 brosses
RADIO
Pour les installations réalisées sans fil :
Le flexible radio est équipé d’un émetteur intégré dans la poignée avec un bouton
Marche/Arrêt.
Le récepteur est relié aux bornes 24 V de la Centrale.
La sélection VCI garantie par les plus grands fabricants
en pièces d’origine.
KNG
Flexible 10 m
Support flexible
Jeu de cannes métal
1 brosse sols durs
1 brosse à épousseter
1 suceur rectangulaire
1 suceur fin
FILAIRE
Pour le garage, VCI a sélectionné un ensemble d’accessoires simples et solides pour
préserver le flexible que vous utilisez dans la maison.
Ensemble d’Accessoires VCI
17
ACCESSOIRES PRATIQUES
Pratique au coin repas, il remplace le balai.
Rayon d’utilisation 4 à 6 m.
VFR6
Flexible extensible de 1,50 à 6 m.
VFR9
Flexible extensible de 2,20 à 9 m.
VTIR
Prise tiroir.
S’intègre à votre cuisine sous une table ou un plan de travail.
Egalement pour les usages professionnels.
VFMUR4
Flexible mural.
L’aspirateur à portée de
main partout et pour toutes
applications.
Rayon d’utilisation 3 m.
18
VCI Accessoires Pratiques
Récuperateur de cendres
CC200
CC200
Capteur de cendres livré avec un flexible métal.
VFR9
Il s’utilise avec votre flexible qui permet d’obtenir
l’aspiration.
Une grille à l’intérieur évite la remontée éventuelle des braises dans le réseau d’installation.
Récuperateur d’eau
CH350
CH350
Récupérateur d’eau livré avec ses accessoires :
VFR9
- Flexible de 7,50 m
- 1 jeu de cannes
- 1 brosse à eau
Il se dispose prêt de la prise, un flotteur à
l’intérieur évite le passage de l’eau dans le réseau
d’installation.
Récupérateurs VCI
19
PRISE DECO FINITION CELIANE
90
18
53
80
V570
RAPPEL : V55C
PRISE finition Céliane
Raccords de prise
PRISE DECO FINITION KALLISTA
90
80
V571
RAPPEL : V55C
PRISE finition Kallista
20
VCI Prises
Raccords de prise
18
53
PRISES CONTEMPORAINES ABS
46
89
V550
CD55
Prise carrée en ABS
- Blanche
- Amande
- Noir
Réf : V550B
Réf : V550A
Réf : V550N
Encadrement de prise V550 carrée
- Blanche Réf : CD55B
- Amande Réf : CD55A
- Noir
Réf : CD55N
PRISES CONTEMPORAINES MÉTAL
V559
V569
Prise métal carrée
- Martelé Anthracite
- Anthracite
- Gris
- Chocolat
- Gris métal
Réf : V569MA
Réf : V569AN
Réf : V569G
Réf : V569CH
Réf : V569GM
Prise métal carrée
- Blanche
- Amande
Réf : V559B
Réf : V559A
RAPPEL : V55C
Raccords de prise
Prises VCI
21
PRISES DESIGN
80
V560
Prise design rectangulaire
- Silver
Réf : V560S
- Blanche
Réf : V560B
- Anthracite
Réf : V560AN
RAPPEL : V55C
Raccords de prise
22
VCI Prises
13
40
PRISES CLASSIQUES
V540
Prise plastique rectangulaire en ABS
- Blanche
Réf : V540B
- Noir
Réf : V540N
- Amande
Réf : V540A
CD54
Encadrement de prise V540
rectangulaire
- Blanche
- Noir
- Amande
Réf : CD54B
Réf : CD54N
Réf : CD54A
L’astuce VCI
RAPPEL : V55C
Raccords de prise
La prise V540 est idéale
pour le remplacement
de nombreux modèles
existants sur le marché
depuis 40 ans.
Prises VCI
23
PRISES RUSTIQUES
V548
Prise métal rectangulaire
porte ronde
- Rustique Réf : V548R
- Or
Réf : V548O
- Chrome
Réf : V548C
RAPPEL : V55C
Raccords de prise
PRISES DE SOL
V719I
Prise de sol Inox extra plate
RAPPEL : V91C
Raccords de prise de sol
24
VCI Prises
L’astuce VCI
La prise extra plate V719I
est idéale en existant,
montage au sol,
au mur ou sur un plan
de travail.
RACCORDS DE PRISES
L’astuce VCI
V55C
DECOUPE
67 x 67 MM
Raccords de prise
132
76
12
V91C
Raccords de prise de sol
Montage au sol
Hauteur minimum
76mm
L’astuce VCI
DECOUPE
85 x 73MM
Dalle
76
Montage au mur
25
PRISE DE SERVICE
V201P
Prise de service avec
son coude court
Raccords de Prises VCI
25
TRAPPES DE CUISINE
VTA
- Trappe aspirante de cuisine
- Flexible de 75 cm avec colliers - Coude de départ
- Blanc - Amande
- Noir
- Gris
Réf : VTAB
Réf : VTAA
Réf : VTAN
Réf : VTAG
VTAR
- Trappe aspirante de cuisine
à commande radio
- Flexible de 75 cm avec colliers
- Coude de départ
- Blanc
- Amande - Noir
- Gris
Réf : VTARB
Réf : VTARA
Réf : VTARN
Réf : VTARG
217
VTAS
55
Trappe aspirante de cuisine
- Blanc
Réf : VTASB
- Amande Réf : VTASA
- Noir
Réf : VTASN
- Gris
Réf : VTASG
CDVTA
Encadrement pour VTA
- Blanc Réf : CDVTAB
- Amande Réf : CDVTAA
Réf : CDVTAN
- Noir
103
217
CACHINOX
267
100
Façade Inox
pour VTA
239
68
100mm
Le ramasse-miettes peut se raccorder soit avec du tube PVC comme
ci-dessus soit avec le flexible fourni avec celui-ci.
26
VCI Trappes de Cuisine
trappeS de cuisine
VTA01
- Trappe aspirante de cuisine
- Flexible de 75 cm avec colliers
- Coude de départ
- Blanc - Noir
- Sylver
Réf : VTA01B
Réf : VTA01N
Réf : VTA01S
46
VTA01S
67
Trappe aspirante de cuisine
- Blanc Réf : VTA01SB
- Noir Réf : VTA01SN
- SylverRéf : VTA01SS
67
215
CDVTA01
270
Encadrement pour VTA01
- Blanc Réf : CDVTA01B
- Noir Réf : CDVTA01N
- SylverRéf : CDVTA01S
100
70 mm
Le ramasse-miettes peut se raccorder soit avec
du tube PVC comme ci-dessus soit avec le
flexible fourni avec celui-ci.
L’astuce VCI
DECOUPE
165 x 60 MM
Trappes de cuisine VCI
27
KitS d’installation
pour flexible rétractable
Réf.
28
VCI Kits d’Installation
Désignation
V580
Prise pour
flexible
rétractable
V58
Contre-prise
pour
flexible
rétractable
PF217
KRT90
KRT120
1
1
1
1
Coude 90° SL
3
3
PF218
Coude 45° SL
2
2
PF219
Coude 22° SL
2
2
PF202
Manchon
5
6
CM50
Colliers
monobloc
8
10
FL50
Fil bas voltage
2 X 0,50 mm2
15m
20m
PF207
PVC 50,8 mm
12,5 m
15 m
COL60ML Colle 60 ml
1
1
1
1
Guide
d’installation
KITS D’INSTALLATION
K2P / K3P / K4P / K5P
RéférenceDésignation K2P
QUANTITE PAR KIT
K3P
K4P K5P
PF207
PVC 50,8 mm
12,5 m
20 m
25 m
30 m
PF213
Coude 90° F/F
6
9
12
15
PF215
T 90°
1
2
3
4
PF216
Coude 45° F/F
4
6
8
10
PF202
Manchon
5
8
10
12
CM50
Colliers monobloc
8
12
16
20
FL50
Fil bas voltage
2 X 0,50 mm
15
25
30
35
CSFL
Colliers serre-fil
25
40
50
60
COL60ML
Colle 60 ml
1
1
1
1
1
1
1
Guide d’installation
1
Kits d’Installation VCI
29
RACCORDS PVC
Sur tous les raccords PVC, épaulement =19 mm, 16 mm pour le CCR (voir ci-dessous)
19
PF215
T 90° Long
PF213
119
110
83
110
Coude 90° Long F/F
83
83
83
110
110
PF214
PF245
T 45°
116
91
72
110
Coude 90° Long M/F
83
64
107
83
80
110
140
PF231
T double 90° Long
PF216
98
Coude 45° F/F
70
34
65
72
70
PF232
85
T double 45°
45
64
PF242
Coude 45° M/F
21
40
61
54
CM50
56
Collier monobloc
87
PF212
Coude 30° F/F
21
50
63
51
74
30
PF206
PF241
Bouchon
Coude 30° M/F
VCI Raccords PVC
21
45
55
RACCORDS PVC
PF207-2
FL50
Barre de PVC de 2 m
Ø 50,8 mm
Fil bas voltage 2,05mm2
Double isolation
Vendu au mètre
FL50C
PF207-8
Barre de PVC de 2,5 m
Ø 50,8 mm
Bobine 100 m
Fil bas voltage
2 X 0,5 mm
Double isolation
PF202
CSFL
Manchon
56
40
56
40
Paquet de 100 colliers serre-fil
(longueur 29 cm)
PF002
Manchon 50/2’’ (50,8mm)
90
VS50
Silencieux pour rejet d’air
95
85
265
COL60ML
Colle 60 ml
COL125ML
CRA
Colle 125 ml
Clapet pour rejet d’air
153
6
35
COUPT
LCOUPT
Coupe tube
Paquet de 5 lames
coupe tube
Raccords PVC VCI
31
RACCORDS PVC
CCR
V201S
16
Coude départ
asymétrique
63
Prise de garage
70
42
35
DÉCOUPE
V55
V91D
67
Contre prise
DÉCOUPE
85
Contre prise pour V719I
67
73
PF001
PF005
Rallonge de contre prise
Rallonge de contre prise V91
PF003
PF004
Adaptateur prise
dans raccord PVC
Adaptateur prise
dans tube PVC
RACCORDS POUR RETRACTABLE
V580
PF217
Prise pour flexible rétractable
Coude 90° SL
252
224
224
252
DÉCOUPE
V58
175
Contre-prise pour flexible
rétractable
120
PF218
Coude 45° SL
170
66
94
122
PF219
Coude 22° SL
32
VCI Raccords PVC
100 111
18
46,5
74,5
188
MANCHETTES D’ÉTANCHEITE
m
Bâti ent
BBC
mation
om
La manchette d’étanchéité permet de répondre
aux exigences de la RT2012
Simple et rapide à appliquer, elle se colle
directement sur le pare-vapeur.
sse Cons
Ba
RT
2 0 12
VMAN01
Manchette d’étanchéïté pour tube PVC Ø 50
CACHE TUBE
Le cache tube VCI est la solution simple et
discrète en logement existant.
Il permet le passage du PVC d’un espace à un
autre sans dégradation.
VCOR01
2320
2000
Longueur 2,32 m, coupé à l’onglet
(angle rentrant)
VCOR02
Longueur 2,32 m, coupé à l’onglet
(angle sortant)
Manchettes/Cache-tube VCI
33
flexibles
Standards • Interrupteur • Radio-commandé • Cannes
VF75
Flexible 7,5 m
avec support
VF100
Flexible 10 m
avec support
FT75 Flexible interrupteur
7,5 m avec support
FT90
Flexible interrupteur
9 m avec support
FT100
Flexible interrupteur
10,5 m avec support
FT120
Flexible interrupteur
12 m avec support
FR100
Flexible
radio-commandé
de 10 m avec
support, comprenant
émetteur et récepteur
V104P
Jeu de cannes
en ABS
V104C
Jeu de cannes
métal chromé
34
VCI Flexibles
VF25R Rallonge flexible
amovible 2,5 m
VF50R Rallonge flexible
amovible 5 m
VF75R Rallonge flexible
amovible 7,5 m
VF45RI
Rallonge de flexible
interrupteur 4.5m.
FR100S
Flexible
radio-commandé
seul de 10 m avec
support
(à utiliser en
complément
du FR100,
pour un étage par
exemple)
V104 Canne métal chromé
téléscopique
à crémaillère (réglables
de 60 à 100 cm)
V104AL
Canne ALU peint époxy
téléscopique
à crémaillère (réglables
de 60 à 100 cm)
ACCESSOIRES FLEXIBLES
Pièces pour flexible standard • Supports
V165
VFS32G
Poignée coudée en
métal pour flexibles
VF75 et VF100
Flexible Ø 32 argent
de qualité supérieure
vendu au mètre.
V165P Poignée coudée
en ABS 32 mm
VFH01
Housse de protection
9m
pour flexible
V162
Embout mâle
bagué pour flexible
traditionnel
V208P
Support flexible
en ABS
V160
Embout Fileté/Fileté
pour rallonge
de flexible fixe
V208
Support flexible
en métal chromé
V163
Embout Lisse/Fileté
pour rallonge de
flexible amovible
VS208
Support flexible
en métal peint blanc
avec porte
accessoires
Accessoires Flexibles VCI
35
ACCESSOIRES FLEXIBLES
Pièces pour flexible à interrupteur
PFTC
IPFTC
Poignée complète pour
flexible interrupteur
Interrupteur pour
poignée PFTC
PFTE
Poignée complète
pour flexible
interrupteur
IPFTE
Interrupteur pour
poignée PFTE
PFT
IPFT
Poignée complète
pour flexible
interrupteur
(modèle avant 2002)
Interrupteur pour
poignée PFT
(à préciser)
Ecartement des
contacts 10 ou 15 mm
V165/35
RFT
Poignée coudée
en métal Ø 35 mm
Flexible interrupteur
pour réparation*
(sans poignée)
RFT 75 : 7,5 m
RFT 90 : 9 m
RFT 100 : 10,5 m
RFT 120 : 12 m
V162/35
Embout mâle bagué
Ø 35 mm
* Disponible également pour les anciens modèles sur demande.
V164
Embout flexible
inter prise
36
VCI Accessoires flexibles
L’astuce VCI
La poignée V165/35 et l’embout V162/35 sont des
raccords 35/32 pour réparation de flexibles
interrupteurs, les transformant en flexibles
standards sans fonction Marche/Arrêt à la poignée.
ACCESSOIRES FLEXIBLES
Pièces pour flexible radio
RRC
ERC
Récepteur radio
Emetteur radio
PRC
ARC
Pile 12V.
Antenne radio
à utiliser en relais
en cas de perte
de signal.
ACCESSOIRES FLEXIBLES
Pièces pour flexible rétractable
VFR90
VFHR90
Flexible rétractable
de 9m
Housse pour
flexible rétractable
de 9m
VFR120
VFHR120
Flexible rétractable
de 12m
Housse pour
flexible rétractable
de 12m
V170
V175
Embout de flexible
rétractable
côté poignée.
Embout de flexible
rétractable
côté réseau.
Accessoires flexibles VCI
37
BROSSES
Standards • Spécifiques • Suceurs
V128
V125
Brosse mixte à
roulettes
(moquette/carrelage)
Brosse à poils
souples,
en crins naturels
27 cm
V129
VB300N
Brosse 30 cm
en crins naturels
(parquet/carrelage)
30 cm
Suceur rideaux
avec rampe de poils
amovible,
en crins naturels
VB300 V134
Brosse 30 cm
à roulettes
pour sols durs
Brosse universelle
30 cm
V126
VB370
Suceur fin
(peut s’utiliser
avec V126-1)
Brosse 35 cm
à roulettes
pour sols durs
V126-1
35 cm
Brosse à radiateur
(s’adapte sur V126)
V127
VB400
Brosse à franges
en fibre naturelle
Suceur long 93 cm
MKA
RVB400
Rechange
pour
brosse à franges
en fibre naturelle
38
VCI Brosses
Ensemble
d’accessoires
micro kit
BROSSES
Composables
VB120
VB120R2
Support de brosse
à accessoires
interchangeable
Accessoire à moquette
pour VB120
30 cm
VB120R1
VB120R3
Accessoire à sol dur
pour VB120
Accessoire à eau
pour VB120
Brosses Rotatives
VB126
VB127
Turbo brosse
(pour petites surfaces
et moquettes murales)
Turbo brosse
(pour tapis et
moquettes)
27 cm
15 cm
Brosses Animaux
VS30E Vs30b
Etrille
animal
Brosse
animal
Brosses VCI
39
MOTEURS
40
V0008
V3757
Moteur direct 1500 W
1 turbine 145 mm
Moteur bypass 1850 W
3 turbines coniques 145 mm
V6354
V5684
Moteur périphérique 1200 W
2 turbines 145 mm
Moteur bypass 1280 W
2 turbines 183 mm
V6355
V5950
Moteur bypass 1200 W
2 turbines 145 mm
Moteur bypass 1400 W
2 turbines 183 mm
V6859
V7157
Moteur bypass 1250 W
3 turbines 145 mm
Moteur bypass 1400 W
2 turbines 183 mm
V2323
V7743
Moteur bypass 1300 W
3 turbines 145 mm
Moteur bypass 1300 W
3 turbines 183 mm
V7123
V9599
Moteur bypass 1550 W
3 turbines 145 mm
Moteur bypass 1600 W
3 turbines 183 mm
VCI Moteurs
PIECES DETACHEES
CH33378
PTE
Charbon AMETEK pour moteur
V6354 / V6355 / V6859
Circuit de contrôle 24V
bas voltage
CH33423
Charbon AMETEK pour moteur
V7123
AM*
Armature moteur*
CH33415
Charbon AMETEK pour moteur
V5684 / V5950
CH33410
Charbon AMETEK pour moteur
V7157 / V7743 / V9599
CHBT3S
ARM*
Ailette de
refroidissement
moteur*
ROULS
Roulement supérieur*
Charbons pour moteur
Six Europe
CH32323
ROULI
Charbon AMETEK pour moteur
1300 W - V2323
Roulement inférieur*
CH13757
BM*
Charbon DOMEL pour moteur
V3757
Bobine moteur*
CH0008
Charbon AMETEK pour moteur
V0008
* Ajouter la référence du moteur
Pièces Détachées VCI
41
PIECES DETACHEES
Cosses • Joints • Fusibles • Cordons
CF28
Cosse femelle 2,8 mm
CF48
Cosse femelle 4,8 mm
CF63
Cosse femelle 6,3 mm
CFI63
Cosse femelle isolée 6,3 mm
CR43
Cosse ronde 4,3 mm
F
Fusible temporisé
5 x 20 (160mA/5A/8A/16A)
6 X 35 x 3 (10A/16A)
SF
Support fusible
(pour fusibles 6,35)
JDC
Joint de cuve
CR60
Cosse ronde 6 mm
388
Cône
JM01
Joint moteur Ø 145 mm
Dim : 150/63/4 mm
JM02
Joint moteur conique Ø 145 mm
Dim : 145/95/4 mm
JM03
Joint moteur Ø 183 mm
Dim : 195/63/4 mm
JM04
Joint moteur conique Ø 142 mm
Dim : 145/95/10 mm
42
VCI Pièces Détachées
C220E1
Cordon euro 220V 3G 1,5 de 2 m
C220GB
Cordon 220 GB 220V 3G 1.5 de 2 m
C220CH
Cordon 220 CH 220V 3G 1.5 de 2 m
FILTRES
CFP
PFM
Filtre cartouche
lavable
Ø Int. : 70 mm
Ø Ext. : 117 mm
Hauteur : 197 mm
Préfiltre mousse
pour CFP
Ø Int. : 117 mm
Ø Ext. : 157 mm
Hauteur : 200 mm
FMP
FMC
Filtre mousse plein
Ø Ext. : 160 mm
Hauteur : 150 mm
Filtre mousse
percé de part en part
Ø Int. : 50 mm
Ø Ext. : 160 mm
Hauteur : 150 mm
SPP01
FMU
Jeu de sacs pour CB1
Longueur : 580 mm
Largeur : 300 mm
Filtre multipoches
pour séparateur S35M,
centrale CB2M et CB3M
Ø Ext. : 300 mm
Hauteur : 460 mm
CFP02
Filtre cartouche
pour séparateur
S35
Ø Int. : 77 mm
Ø Ext. : 175 mm
Hauteur : 422 mm
Filtres VCI
43
GARANTIES VCI
1/ Les accessoires VCI sont garantis 2 ans contre
tous vices de fabrication dès la date de facturation (la
garantie ne couvre pas l’usure des poils des brosses).
2/ La centrale d’aspiration VCI est garantie en
intégralité pendant 5 ans pour toutes pièces présentant
un défaut de fabrication, dès la date de facturation.
3/ Le moteur est garanti 5 ans, dès la date de
facturation.
4/ Pendant la période garantie, la main d’œuvre est
gratuite, si le service après vente est réalisé dans nos
ateliers.
5/ Les 5 ans de garantie supplémentaire s’appliquent
sur les modèles CB2, CB3 et CB4 à 50% de la valeur, pour toutes les pièces composant de votre centrale d’apiration VCI.
6/ Pour que la garantie supplémentaire de 5 ans soit
valable, une révision devra être effectuée lors de la 6ème
année par un professionnel, afin de contrôler l’état du moteur et, au besoin, changer les pièces d’usure nécessaires
(prestation non couverte par la garantie).
La garantie ne couvre pas les pièces d’usure normale de fonctionnement du moteur (comme les
roulements et les charbons : il est conseillé de les changer toutes les 500 heures).
44
VCI Garanties
