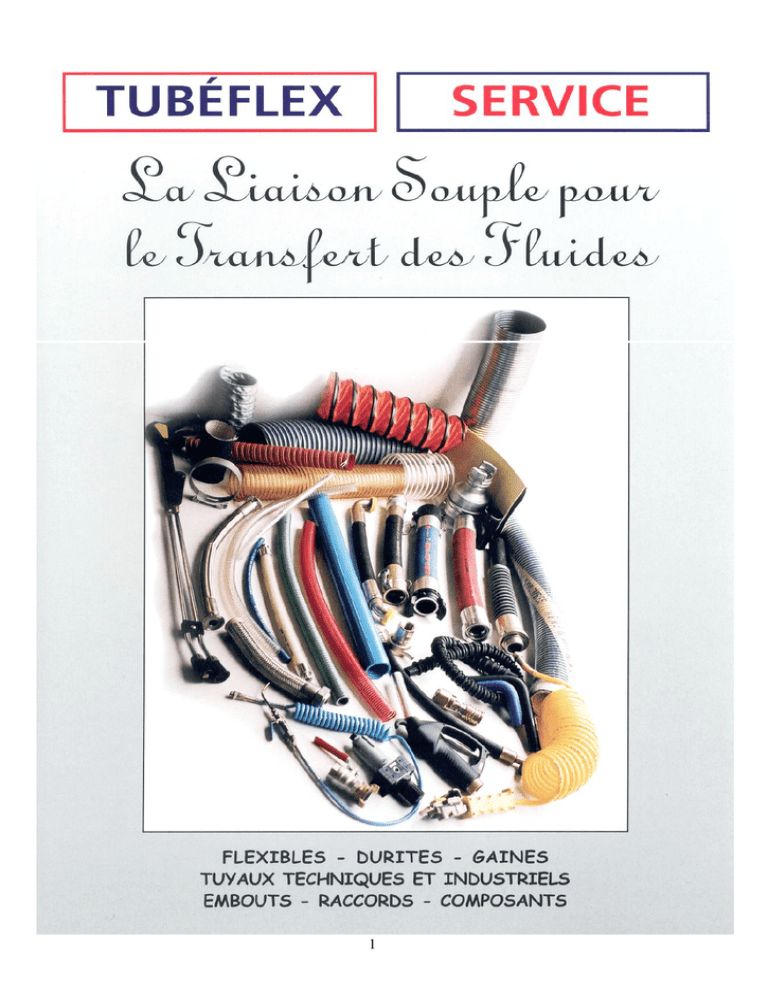

TUBÉFLEX.
SERVICE.
CATALOGUE
FLEXIBLES & SPIRALES DE FREIN
P 3 à 15
TUBES & TUYAUX DE FREIN
P 15
DURITES RADIATEUR
P 16 et 17
DURITES COUDEES & SILICONE
P 18
TUYAUX HUILES MOTEURS ET HYDROCARBURES
P 19 à 21
TUYAUX HYDRAULIQUE & LAVAGE
P 22
GAINE DE PROTECTION
P 23
GAINE & TUYAU AIR CHAUD
P 24 et 25
GAINE D’ECHAPPEMENT & ONDULEUX INOX
P 26
TUYAUX AIR COMPRIMÉ
P 27
TUYAUX LAVAGE ALIMENTAIRE
P 28
TUYAUX ALIMENTAIRE BUTYL
P 29
TUYAUX MULTI USAGE PVC
P 30
GAINE POLYURÉTHANE
P 31
GAINE & TUYAU SPIRALE
P 22 à 35
TUBE POLYAMIDE & POLYURÉTHANE
P 36
FLEXIBLES SANITAIRES
P 37 et 38
BAVETTES ET RACLEURS CAOUTCHOUC
P 39
RIDEAU A LANIERES PVC
P 40 à 42
COLLIERS / CONNECTIQUES / LUBRIFIANTS
P 43 à 45
Zone Artisanale Lascarrerotes - B.P. 43 - 47552 BOÉ Cedex
' : 05.53.68.31.19
7 : 05.53.96.82.01
2
FLEXIBLES DE FREIN EN STOCK
AUDI
CITROEN
FIAT
FORD
LANCIA
MERCEDES
OPEL
PEUGEOT
RENAULT
SEAT
TALBOT – SIMCA
VOLKSWAGEN
NB : D’autres flexibles de frein sont disponibles sur commandes ou peuvent être
fait sur mesure, pour cela merci de nous consulter.
3
REALISEZ VOS FLEXIBLES DE FREIN ADAPTABLES AU MODELE
4
5
6
7
8
FLEXIBLE DE FREIN TEFLON TRESSE INOX (AVIA)
9
10
11
12
13
Spiralés de freinage
Serpentin en polyuréthane
Chaque serpentin est équipé de 2 mamelons M16x1.5 en acier avec joints toriques.
COULEUR
SPIRES
Rouge
Jaune
Noir
Rouge
Jaune
Noir
26
26
26
26
26
26
LONGUEUR DE
TRAVAIL
4
4
4
4
4
4
EMBOUTS
Classique
Classique
Classique
Long
Long
long
Serpentin polyuréthane double
imbriqué
Chaque serpentin est équipé de 2 mamelons M16x1.5 en acier avec joints toriques.
COULEUR
Rouge / Jaune
Rouge / Jaune
SPIRES
26
26
LONGUEUR DE
TRAVAIL
4.5
4
14
EMBOUTS
Long
Classique
Serpentin en polyamide
Chaque serpentin est équipé avec 1 M16x1.5 fixe et 1 écrou tournant M18x1.5
COULEUR
Rouge
Jaune
Noir
LONGUEUR DE
TRAVAIL
SPIRES
19
19
19
4
4
4
EMBOUTS
Classique
Classique
Classique
Tube de Frein
Certains constructeurs automobiles utilisent le cuivre dans le système de freinage pour
assurer une meilleure résistance à la corrosion et il existe aussi les tubes de frein en acier
galvanisé.
Nous disposons d’un large choix de vis de frein à adapter sur les tubes.
Ces tubes peuvent être cintrés manuellement.
DIAMETRE
EXTERIEUR
TUBE ACIER
GALVANISÉ
TUBE EN CUIVRE
4.75
6
6.35
8
10
12
Tuyau de Frein
Tuyau de frein utilisé pour les camion.
Tuyau en caoutchouc avec une tresse textile intérieure, homologué UTAC.
DIAMETRE
INTERIEUR
DIAMETRE
EXTERIEUR
PRESSION DE
SERVICE
RAYON DE
COURBURE
10
13
18
25
10
10
91
160
15
Tubano
Caractéristiques techniques :
Convient pour le passage d’eau, d’acides et
bases diluées.
A base d’éthylène propylène.
Utilisable de - 40° à + 135°C
Excellent vieillissement à la chaleur, à
l’ozone.
PS : 1.5 bars
PLNE : 3.7 bars
DIAMETRE
NOMINAL
INTERIEUR
20
25
31.5
33.5
37
44
48
55
65
EXTENSION
LONGUEUR
25
31
36
38
44
48
55
65
75
1M
1M
1M
1M
1M
1M
1M
1M
1M
ACE
Caractéristiques techniques :
Norme iso 1307
Température : - 40°C à + 120°C
Utilisé pour le passage d’eau chaude ou
antigel sur véhicule de tourisme ou
industriel.
Tuyau en EPDM, intérieur lisse
DIAMETRE
NOMINAL
INTERIEUR
22
30
35
43
EXTENSION
LONGUEUR
30
38
43
49
1M
1M
1M
1M
16
Radior
Caractéristiques techniques : utilisé pour le passage d’eau chaude mélangée à des
solutions anti-gel.
Employé comme connexion souple soit sur les circuits de refroidissement des moteurs
à combustion interne ou en circuits de chauffage des véhicules.
Température d’utilisation : -30° à + 95°C
Les diamètres suivant sont disponibles à la coupe : 6-8-10-13-15-16-19-25-32-38
DIAMETRE INTERIEUR
DIAMETRE EXTERIEUR
LONGUEUR
10
12
13
15
16
18
20
22
25
28
30
32
35
38
40
42
45
48
50
51
55
57
60
63.5
65
70
75
76
80
90
100/102
110
16
18
19.5
21
25
24.5
26.5
28.5
32
36
38
40
43
47
49
51
54
57
60
62.5
65
67.5
70
76
76
81
86
88
92
102
113/115
120
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
1M
17
PRESSION DE
SERVICE
6
6
6
6
6
6
6
6
6
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
Durites Coudées
Caractéristiques techniques : utilisé pour le passage d’eau chaude mélangée à des
solutions anti-gel. Employé comme connexion souple soit sur les circuits de
refroidissement des moteurs à combustion interne ou en circuits de chauffage des
véhicules.
Durites coudées à 90°C
DIAMETRE
INTERIEUR
20
25
30
35
40
45
45
50
50
55
LONGUEUR
AVANT COUDE
(MM)
150
250
200
250
200
200
250
200
200
200
LONGUEUR
APRES COUDE
(MM)
200
250
200
250
250
300
300
250
300
300
Durites Silicone
La durite en silicone s’utilise principalement pour les circuits de réfrigération d’air de
suralimentation des systèmes turbo des moteurs de véhicules industriels. Elle est aussi
préconisée pour le passage d’air chaud chargé de particules d’huile et d’hydrocarbures en
suspension.
La durite est fabriqué en élastomère de silicone standard avec renfort textile en fibre
aramide.
Pour tout renseignement complémentaire n’hésitez pas à nous consulter.
18
OLN
Applications : huile moteur et hydraulique – gasoil – kérosène – air – eau
Température : - 40°C à + 115°C
DIAMETRE
INTERIEUR
6
8
9
11
13
16
20
DIAMETRE
EXTERIEUR
13
14
15
18
22
25
30
PRESSION DE
SERVICE
25
25
25
20
20
15
12
RAYON DE
COURBURE
50
50
50
70
90
110
130
Téflon
Caractéristiques techniques :
Ce tuyau a une âme en téflon blanc pur renforcé d’une tresse en acier inoxydable de type
304.
Température : - 73°C à + 260°C
Utilisé pour le transfert de produit chimique et de produit alimentaire, la fabrication de
l’acier, sur les appareils de peinture, transfert de fluides hydraulique et lubrifiant.
TUYAU
DIAMETRE
mm
R115-5
R115-6
R115-6T
R115-8
R115-12
R115-12T
6.35
7.92
9.75
10.31
15.87
19.05
PRESSION
D’UTILISATION
(bars)
210
175
155
140
84
77
19
RAYON MINI DE
COURBURE
mm
80
105
130
135
200
205
Carbopress
Caractéristiques techniques : Tuyau en caoutchouc de couleur noire, avec robe
intérieure en NBR, résistant aux huiles et carburants avec un contenu en
aromatiques jusqu’à 40%. Est utilisé pour le refoulement de carburants dans les
moteurs à combustion et pour la lubrification et le graissage des machines.
Disponible avec robe extérieure verte pour hydrocarbures sans plomb.
Température : - 20° à + 80°C
DIAMETRE
INTERIEUR
5
6
8
10
13
15
16
19
25
DIAMETRE
EXTERIEUR
12
13
15
17
20
23
24
25
35
PRESSION DE
SERVICE
10
10
10
10
10
10
10
10
10
RAYON DE
COURBURE
35
40
50
60
80
100
100
120
150
Tuyau Tresse Acier
Tuyau NBR (tresse galva)
Caractéristiques techniques :
Utilisé pour le passage d’hydrocarbures,
gasoil, fuel, huile, graisse minérale et
végétale.
Température : - 40°C à + 80°C
Pression de service : 15 bars à 20 bars
DIAMETRE
PRESSION (BAR)
FG 05
20
FG 06
20
FG 08
15
FG 10
15
FG 12
15
Tuyau Nitrile (tresse inox)
Caractéristiques techniques :
Utilisé pour le passage d’hydrocarbures,
gasoil, huiles, air comprimé.
Température : - 10°C à + 130°C
Pression de service : 20bars
DIAMETRE
TI 05
TI 06
TI 08
TI 10
20
PRESSION (BAR)
20
20
20
20
Carburite
Caractéristiques techniques : Tuyau en caoutchouc de couleur noire, avec robe
intérieure en NBR, résistant aux huiles et carburants avec un contenu en
aromatiques jusqu’à 40%. Utilisé pour aspiration et refoulement d’huiles
minérales et carburants pour le chargement et déchargement de citernes,
dans les stations service et les raffineries.
Il est également disponible sur commande avec la norme SAE 100 R4.
Température : - 20° à + 70 °C
DIAMETRE
INTERIEUR
19
25
30
32
35
38
40
42
45
48
50/51
55
60
63
65
70
75/76
80
90
100/102
120
125
150/152
DIAMETRE
EXTERIEUR
27
35
40
42
45
48
50
52
55
60
64
65
71
74
77
83
87/89
94
104
114/116
138
130
170
PRESSION DE
SERVICE
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
21
RAYON DE
COURBURE
150
200
240
256
280
304
320
335
360
380
300
480
480
508
390
560
450
640
720
600
960
1000
1200
Tuyau Hydraulique
REF.
R1T06
R1T08
R1T10
R1T13
R1T16
R1T19
DESIGNATION
TUYAU SAE R1 T 1/4
TUYAU SAE R1 T 5/16
TUYAU SAE R1 T 3/8
TUYAU SAE R1 T 1/2
TUYAU SAE R1 T 5/8
TUYAU SAE R1 T 3/4
PRESSION SERVICE/ ECLATEMENT
225 / 900
215 / 850
180 / 720
160 / 640
130 / 520
105 / 420
R2T06
R2T08
R2T10
R2T13
R2T16
R2T19
R2T25
TUYAU SAE R2 T 1/4
TUYAU SAE R2 T 5/16
TUYAU SAE R2 T 3/8
TUYAU SAE R2 T 1/2
TUYAU SAE R2 T 5/8
TUYAU SAE R2 T 3/4
TUYAU SAE R2 T 1”
400 / 1600
350 / 1400
330 / 1320
275 / 1100
250 / 1000
215 / 850
165 / 650
R5T06
R5T08
R5T22
R5T28
TUYAU SAE R5 T 1/4
TUYAU SAE R5 T 5/16
TUYAU SAE R5 T 7/8
TUYAU SAE R5 T 1"1/8
210 / 900
160 / 640
55 / 220
45 / 180
R9 R 13
R9 R 16
TUYAU SAE R9 R 1/2
TUYAU SAR R9 R 5/8
415 / 1660
390 / 1560
4SH 19
4SH 25
TUYAU DIN 4SH 3/4
TUYAU DIN 4SH 1”
420 / 1680
380 / 1520
Stock d’embouts pour les flexibles hydrauliques que l’on montera et sertira à la demande.
Nous disposons de flexibles de nettoyeur
haute pression en tuyau compact bleu, tout
équipé, résistant à 400 bars et à une
température pouvant atteindre + 150°C.
22
Gaines de Protection
Gaine en fibre de verre : spécialement conçue pour la protection thermique des tuyaux en
caoutchouc et du câblage sur les véhicules
GAINE
LONGUEUR EN M
DIAMETRE INTERIEUR
GFV 08
GFV 12
GFV 14
GFV 20
2
2
2
2
8
12
14
20
Gaine de protection anti-jet en tissu : norme UNI 8009
Température : jusqu'à +150°C. Point de fusion 260°C
Cette gaine est indiquée pour ses performances anti-coup (on minimise la déflagration des
tuyaux et on draine aux extrémités). Bonne résistance abrasive, indiquée pour la protection
de tuyaux individuels ou multiples.
GAINE
LONGUEUR EN M
DIAMETRE INTERIEUR
TH-01
A la demande
35
Gaine spiralée en PVC : norme ASTM
De couleur noire (standard) ou jaune (spécial)
Température : - 60°C à + 60°C avec des pointes jusqu'à + 90°C
Application : performances anti-écrasement exceptionnel et résistance abrasive. En
considération de la haute élasticité du matériel on peut obtenir un domaine d’utilisation qui
varie de 10mm à 200mm.
Indiqué pour la protection de tuyaux individuels ou multiples.
GAINE
GSPN PVC 15
GSPN PVC 16
GSPN PVC 18
GSPN PVC 20
GSPN PVC 22
GSPN PVC 25
GSPN PVC 30
GSPN PVC 35
GSPN PVC 40
GSPN PVC 50
GSPN PVC 60 16
GSPN PVC 60 25
GSPN PVC 100
LONGUEUR EN M
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
A la demande
23
DIAMETRE INTERIEUR
15
16
18
20
22
25
30
35
40
50
60
60
100
Gaine Air Chaud
Caractéristiques techniques :
Aspiration et extraction d’air chaud.
Couleur : noir
Plage de températures : -55° à + 125°C pointe admissible jusqu'à + 150°C
Gaine en fibre de verre recouverte de caoutchouc Néoprène.
Pression de service : de 1.7 à 0.1 bars
Résistance au vide : de –0.52 à –0.03 bars
Rayon de courbure : de 9 à 102 mm
DIAMETRE INTERIEUR
32
35
40
45
50
57
60
65
70
76
80
90
100
REF.
VENA MT 032
VENA MT 035
VENA MT 040
VENA MT 045
VENA MT 050
VENA MT 057
VENA MT 060
VENA MT 065
VENA MT 070
VENA MT 076
VENA MT 080
VENA MT 090
VENA MT 100
24
REF.
DESIGNATION
TACH 40
TACH 45
TACH 50
TACH 55
TACH 60
TUYAU AIR CHAUD DN 40
TUAYU AIR CHAUD DN 45
TUAYU AIR CHAUD DN 50
TUYAU AIR CHAUD DN 55
TUYAU AIR CHAUD DN 60
25
Gaine d’Echappement
Gaine d’échappement pour camion, voiture sans permis ou tracteur.
Disponible sur stock en longueur de 1M ou sur commande pour une longueur plus
importante.
Les diamètres suivant sont ceux que nous avons en stock.
Pour tout autre diamètre, veuillez nous consulter.
DIAMETRE
GAINE INOX
GAINE GALVA
30
35
40
45
50
55
60
65
70
75
80
90
100
110
Onduleux Inox
Tuyau à ondulations parallèles recouvert par une tresse inox. Tuyau très résistant.
Température d’utilisation : -200°C à + 800°C
Pression de service : de 9 (dn 150) à 125 (dn 6) bars
Rayon de courbure : de 35 à 900mm (statique) et de 153 à 1015mm (dynamique)
Utiliser en sortie compresseur, échappement, etc…
Les embouts sont soudés ou brasés sur le tuyau.
Ce tuyau sera commandé avec les terminaisons (embouts) que vous souhaitez.
26
Tuyau Air Comprimé
Caractéristiques techniques : Tube intérieur en SBR/NR noir. Une trame textile et un
revêtement EPDM/NR noir.
Température d’utilisation : -20°C à +80°C
Pression de service : 15 Bar
Le tuyau ne résiste pas aux hydrocarbures il ne sert qu’au refoulement d’air pour
l’industrie et les travaux publics.
DESIGNATION
DIAMETRE
INTERIEUR
DIAMETRE
EXTERIEUR
RAYON DE
COURBURE
SP 318 06
SP 318 07
SP 318 08
SP 318 09
SP 318 10
SP 318 13
SP 318 16
SP 318 19
SP 318 20
SP 318 25
6
7
8
9
10
13
16
19
20
25
12
13
15
16
17
21
26
29
32
36
50
60
65
70
80
105
130
150
160
200
En stock : Rallonge air comprimé longueur 20 m. équipée de 2 raccords express
Tuyau Air Comprimé
Antistatique
Caractéristiques techniques : Tube intérieur en SBR/NR noir. Une trame polyester et
revêtement NBR/PVC bleu.
Température d’utilisation : -30°C à +70°C
Pression de service : 20 Bar
Conductibilité électrique : résistance antistatique R<10 Ohm
Ce tuyau est utilisé pour le transport d’air dans les garages, salles de peinture, etc…
Le revêtement résiste à la peinture, aux huiles et à l’abrasion.
DESIGNATION
DIAMETRE
INTERIEUR
DIAMETRE
EXTERIEUR
RAYON DE
COURBURE
AIR STAT 06
AIR STAT 07
AIR STAT 08
AIR STAT 09
AIR STAT 10
AIR STAT 12
6
7
8
9
10
12
13
14
15
16
18
20
35
40
45
50
60
75
27
Lavapress
Tube
Armature
Revêtement
Température
Pression service
Utilisations
: E.P.D.M. blanc lisse
: Plis synthétiques, haute ténacité
: E.P.D.M. bleu lisse
: - 30° / + 120° C
: 10 Bars
: Refoulement eau chaude pour lavage des sols dans l’industrie
alimentaire, moulins etc…
Ø Intérieur
13
16
19
25
Ø Exrtérieur
21
26
31
37
Poids (Kg/m)
0,360
0,440
0,620
0,780
Alfalav
Tube
Renforcement
Revêtement
Température
Pression service
Utilisations
: E.P.D.M. blanc lisse de qualité alimentaire FDA BGA
: Trame textile de haute ténacité
: E.P.D.M. bleu résistant à l’abrasion et à l’ozone
: - 30° / + 85° C
: 10 Bars
: Tuyau conçu pour les travaux de nettoyage dans l’industrie alimentaire.
Tube EPDM blanc pour le passage des produits alimentaires non gras de
qualité FDA et BGA. Résistant aux solutions détergentes et au nettoyage
à la vapeur. Le tuyau doit être nettoyé avant la première utilisation.
Ø Intérieur
13
16
19
25
Ø Exrtérieur
21
25
29
35
Poids (Kg/m)
0,330
0,420
0,580
0,720
Rayon de courbure (mm)
65
75
80
110
28
Tuyau Alimentaire
Butyl
MATIERE:
Tube butyl lisse naturel sans colorant, sans plastifiant ni phtalates.
Renfort par trames textiles + 2 spirales acier noyée.
Tresse de masse noyée pour équipotentialité
Revêtement extérieur en EPDM rouge, vert, gris (autre couleur sur demande).
TEMPERATURE
-40° A +120°C
+125°C pour stérilisation à la vapeur pendant 30 minutes.
APPLICATIONS:
Aspiration et refoulement de produits alimentaires
cosmétiques, pharmaceutiques, chimiques,etc…
MONTAGES:
Tous types de raccords industriels (SMS, SYMETRIQUE, CLAMP, DIN, RACCORD
3 PIECES,
BRIDES FIXES ou TOURNANTES, RACCORD A CAME, etc…)
Essentiellement sertis de raccords dit 'SZR' ASEPTIQUES (sans zone de rétention).
Liaison équipotentielle possible sur demande avec test de mesure.
Longueurs à définir selon possibilités.
AGREMENTS:
USA 3-A SANITARY STANDARD CLASS II.
Construction selon la norme FDA21 CFR 177260 Rayon de
courbure
mm
Vide
Poids
Kgs/Mtr
Ø Int
Ø Ext
PS en Bar
PLNE en
Bar
19
30
10
30
85
0,9
0,57
25
38
10
30
140
0,9
0,88
32
44
10
30
170
0,9
1,08
38
52
10
30
200
0,9
1,35
51
65
10
30
270
0,9
1,74
63
79
10
30
360
0,9
2,60
76
94
10
30
430
0,9
3,63
102
120
10
30
600
0,9
4,51
FDA
29
Cristal
Caractéristiques techniques : Tuyau souple mono couche PVC de qualité alimentaire.
Température d’utilisation : -15°C à + 60°C
Faible pression d’utilisation.
Utilisation : produit alimentaire – laboratoire médicaux – usages industriels divers.
DESIGNATION
DIAMETRE
INTERIEUR
DIAMETRE
EXTERIEUR
CR 2x4
CR 3x5
CR 4x6
CR 4x8
CR 5x8
CR 6x8
CR 7x11
CR 8x12
CR 10x14
2
3
4
4
5
6
7
8
10
4
5
6
8
8
8
11
12
14
Altress
Caractéristiques techniques : Tuyau souple polyvalent de qualité alimentaire en PVC
renforcé par tresse textile de haute ténacité.
Température d’utilisation : - 15°C à + 60°C
Pression de service : 23°C
Utilisation : Passage de produits ou liquides alimentaires à l’exception de solutions
alcooliques titrant + de 15°GL (agrée laboratoire IANESCO).
Alimentation de machines outils et outillages à air comprimé.
Passage de gaz industriels.
Passage de produits chimiques légers.
Refoulement d’eau.
Déconseillé pour le passage d’hydrocarbures et dérivés.
DESIGNATION
DIAMETRE
INTERIEUR
DIAMETRE
EXTERIEUR
FI 04
FI 06
FI 08
FI 10
FI 12
FI 16
FI 19
FI 25
4
6
8
10
12
16
19
25
10
12
14
16
19
24
27
34
30
PRESSION DE RAYON DE
SERVICE
COURBURE
20
20
20
20
20
20
20
15
40
55
60
75
80
110
125
Gaine Flexible
en Polyuréthane
Caractéristiques techniques :Gaine flexible en polyuréthane renforcée d’une spire en fil
d’acier haute résistance avec revêtement cuivré.
Grande résistance à l’abrasion et à la déchirure.
Température d’utilisation : -30°C à + 100°C.
Gaine résistante à l’hydrolyse et aux bactéries.
Mise à la terre par connexion des extrémités du fil d’acier. PU en qualité alimentaire.
Diamètre
30
35
40
45
50
55
60
65
70
75
80
90
100
110
120
125
130
140
150
160
180
200
250
300
350*
400*
450*
500*
Série M épaisseur
paroi 1.2mm
Rayon de courbure
Série L épaisseur paroi
0.7 à 0.9mm
Rayon de courbure
35
40
45
50
55
60
65
70
75
80
90
100
110
120
125
130
140
150
160
180
200
250
300
350
400
450
500
60
65
70
75
80
90
100
120
125
130
140
150
160
180
200
250
31
Série XL épaisseur
paroi 0.5 à 0.7mm
Rayon de courbure
30
35
40
45
50
55
60
65
70
75
80
90
100
110
120
125
130
140
150
160
180
200
250
300
Gaine Spiralée
Caractéristiques techniques :
Gaine flexible en PVC souple renforcée d’une spirale en PVC rigide antichoc.
Surface intérieure lisse.
Température d’utilisation : 0°C à +60°C .
Utilisation :
Aération – Ventilation – Dépoussiérage non abrasif – Ecoulement de liquide sans pression.
Diamètre Epaisseur paroi Longueur 15
M
20
25
30
32
35
38
40
45
50
60
63
70
75
80
90
100
110
120
125
140
150
160
180
200
0.75
0.75
0.80
0.80
0.80
0.80
0.85
0.85
0.85
0.85
0.90
0.90
0.90
0.95
0.95
1.00
1.00
1.00
1.00
1.10
1.10
1.15
1.15
1.20
Longueur 25
M
Résistance au
vide
Rayon de
courbure
20
25
30
32
35
38
40
45
50
60
63
70
75
80
90
100
110
120
125
140
150
160
5
5
5
4.5
4.5
4.5
4
4
4
4
4
4
4
4
4
4
4
4
4
3.5
3.5
3.5
3
2.5
30
30
40
40
45
45
50
60
60
70
75
85
95
115
130
140
150
160
165
180
180
200
290
380
180
200
32
Tuyaux Aspirateur
VSM EL 7440
Matière :
Couleur :
Température :
Applications :
Caractéristiques :
Diamètre
mm
27
32
36
38
50
EVA conducteur.
Résistance superficielle selon DIN 53482 r<106 ohms.
Noir
- 50° / + 60° C
Aspirateurs industriels, appareils de manutention de granulés, copeaux de bois,
machines textiles
Gaine monomatière très souple EVA antistatique.
Résistance superficielle selon DIN 53482 r<106 ohms.
Utilisable en milieu A tex.
Poids
kg/m
0,280
0,320
0,360
0,380
0,510
R Courbure
mm
60
70
75
80
120
Pression serv.
bar
0,60
0,50
0,50
0,40
0,25
Dépression
bar
0,60
0,50
0,45
0,40
0,25
Colisage
m
25
25
25
25
25
EMBOUT
VSM PE EL
Matière :
Couleur :
Température :
Applications :
Caractéristiques :
Diamètre
tuyau mm
32
38
50
PE rigide conducteur suivant DIN 53482 r<106 ohms.
Noir
- 10° / + 60° C
Embout à visser sur les flexibles conçus pour l’aspiration de poussières, copeaux,
débris.
Construction en polyéthylène rigide conducteur 104 Ùm, résistance à l’abrasion,
intérieur lisse. Bonne résistance aux huiles et hydrocarbures.
Il est impératif de mettre l’installation à la terre.
d
mm
32
38
50
D
mm
40
45
59
33
L
mm
64
95
90
E
mm
36
49
40
Tuyaux Spiralés
Caractéristiques techniques :
Tuyau en P.V.C plastifié renforcé d’une spirale en P.V.C rigide anti-choc (Opal) ou spire
acier (Alfacier). Opal AS est muni d’une tresse cuivré.
Intérieur lisse en cristal transparent de qualité alimentaire homologué
Température d’utilisation : -10°C à + 60°C
Utilisé pour l’aspiration et le refoulement de liquides alimentaires jusqu'à 50% vol. d’alcool.
Diamètre
12
14
16
18
20
22
25
30
32
35
38
40
45
50
55
60
63
70
75
76
80
90
100
102
105
110
120
150
Opal AS
Antistatique
Opal
Résistance
au vide
Rayon de
courbure
7
100
7
7
7
7
7
7
7
7
7
7
7
7
7
135
140
150
165
180
190
210
220
250
280
300
325
345
7
7
7
360
425
480
6
6
525
670
Alfacier
Résistance Rayon de Résistance Rayon de
au vide
courbure
au vide
courbure
5
40
5
50
5
60
4.5
65
2
100
4.5
70
4
75
2
135
4
75
2
140
4
80
2
150
4
90
2
165
3.5
100
2
180
3.5
110
2
190
3.5
110
2
210
3.5
120
2
220
3.5
130
2
250
2
280
3
180
1
300
3
290
1
325
3
360
1
345
2.5
380
1
360
2
410
1
425
2
430
1
480
2
500
2
520
1
525
1.5
560
1
670
1.5
600
1.5
760
34
Nous pouvons également avoir des tuyaux spéciaux pour le vin.
Gaines Spiralés
G1 PU S ANT
Matière :
Paroi PUR base éther + tresse cuivrée.
Certificat IANESCO n° 4572 du 30 mai 2002.
Epaisseur :0,5 à 1,1 mm.
Spirale PVC rigide anti-choc.
Couleur :
Transparente
Température :
- 30° / + 80° C
Applications :
Transport et aspiration de particules abrasives, copeaux, limaille, granulés, grains,
déchets, poussières, dans l’industrie alimentaire, du bois, machine outil, plastique,
pharmaceutique.
Caractéristiques : Intérieur très lisse, bonne flexibilité. La tresse cuivrée permet d’obtenir l’équipotentialité
électrique de l’installation lorsqu’il est nécessaire d ‘éliminer l’électricité statique.
Bonne résistance à l’abrasion, à l’hydrolyse et aux attaques microbiennes.
Diamètre
mm
16
20
25
30
32
35
38
40
45
50
60
65
70
75
80
90
100
110
120
125
140
150
160
180
200
250
Poids
kg/m
0,100
0,140
0,160
0,195
0,210
0,240
0,260
0,265
0,300
0,335
0,405
0,460
0,520
0,580
0,630
0,730
0,845
0,915
1,025
1,075
1,280
1,440
1,600
1,910
2,225
3,000
R Courbure
mm
16
20
25
30
32
35
38
40
45
50
60
65
70
75
80
90
100
110
120
125
140
150
160
180
200
250
Pression serv.
bar
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
0,80
0,80
0,80
0,60
0,60
0,50
0,50
0,40
0,30
35
Dépression
bar
0,60
0,60
0,60
0,60
0,60
0,60
0,50
0,50
0,45
0,45
0,30
0,30
0,25
0,25
0,16
0,16
0,16
0,16
0,16
0,16
0,16
0,16
0,16
0,16
0,16
0,15
Colisage
m
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
10
10
10
10
10
10
10
10
10
Tube Polyamide et
Polyuréthane
Caractéristiques techniques : utilisables dans une large plage de température et compatibles
avec de nombreux fluides.
Tube léger, excellente tenue à la corrosion, faible coefficient de frottement, stabilité
dimensionnelle.
Le tube polyamide : PA blanc : utilisation industrielle (machine pneumatique,…)
PA noir : résiste aux UV et est normalisé UTAC pour le freinage
Le tube polyuréthane bleu : utilisé pour les circuits d’air comprimé , combustibles,
carburants, lubrifiants, vide, etc…
Température de : - 40°C à + 80°C
Résiste au vieillissement, forte résistance à l’abrasion, faibles rayons de courbures à froid,
très faibles pertes de charges,etc …
Diamètre interieur
Diamètre exterieur
2
2.5
4
5
5.5
6
6
6.5
7
7.5
8
8
8
8.5
9
10
10
12
12
14
4
4
6
8
8
8
9
10
10
10
10
11
12
12
12
12
14
15
16
18
Polyamide
Blanc
Noir
Polyuréthane
Bleu
En stock :
Une gamme de serpentins en polyuréthane
de longueurs et diamètres différents.
36
FLEXIBLES SANITAIRES
Caractéristiques techniques :
Tube élastomère EPDM selon NFP 85-301 avec tresse inox AISI 304.
Excellente tenue à la corrosion et au vieillissement.
Absorbe dilatations et coups de bélier.
Résiste à l’abrasion accidentelle.
Bonne résistance au UV.
Températures d’emploi : -20°C à + 110°C.
Référence
EI08
EI10
EI13
EI16
EI19
EI25
EI32
EI40
EI50
Diamètre
nominal
Diamètre
Int. x Ext.
Rayon de
courbure
Pression de
Pression
service
d’éclatement
Pouce
mm
mm
Bar
bar
5/16
38
1/2
5/8
3/4
1"
1"1/4
1"1/2
2"
8
10
13
16
19
25
32
40
50
48
60
72
88
112
140
172
392
488
16
16
16
16
10
6
6
6
6
100
90
90
80
70
60
50
50
50
DOUILLES DE SERTISSAGE (Inox DI / Aluminium DA)
37
Référence
Ø Tuyau Int.
DI08
DI10
DI13
DI16
DI19
DI25
DI32
DA40
DA50
8 mm
10 mm
13 mm
16 mm
19 mm
25 mm
32 mm
40 mm
50 mm
FEMELLE ECROU TOURNANT
PORTEE PLATE
MALE FIXE PORTEE PLATE
Référence
M 08.0
M 08.1
M 08.2
M 10.1
M 10.2
M 10.4
M 13.1
M 13.2
M 13.4
M 16.2
M 16.4
M 19.4
M 19.5
M 25.5
M 25.6
M 32.6
M 40.7
M 50.8
Ø Tuyau int.
8 mm
10 mm
13 mm
16 mm
19 mm
25 mm
32 mm
40 mm
50 mm
Filetage
Référence
1/4"
3/8"
1/2"
3/8"
1/2"
3/4"
3/8"
1/2"
3/4"
1/2"
3/4"
3/4"
1"
1"
1"1/4
1"1/4
1"1/2
2"
F 08.0
F 08.1
F 08.2
F 10.1
F 10.2
F 10.4
F 13.1
F 13.2
F 13.4
F 16.2
F 16.4
F 19.4
F 19.5
F 25.5
F 25.6
F 32.6
F 40.7
F 50.8
Ø Tuyau int.
8 mm
10 mm
13 mm
16 mm
19 mm
25 mm
32 mm
40 mm
50 mm
Filetage
1/4"
3/8"
1/2"
3/8"
1/2"
3/4"
3/8"
1/2"
3/4"
1/2"
3/4"
3/4"
1"
1"
1"1/4
1"1/4
1"1/2
2"
FEMELLE ECROU TOURNANT PORTEE PLATE COUDEE 90°
Référence
RCF 08.0
RCF 08.1
RCF 08.2
RCF 10.1
RCF 10.2
RCF 10.4
RCF 13.2
RCF 13.4
RCF 16.2
RCF 16.4
RCF 19.4
RCF 19.5
RCF 25.5
RCF 25.6
RCF 32.6
RCF 40.7
38
Ø Tuyau int.
8 mm
10 mm
13 mm
16 mm
19 mm
25 mm
32 mm
40 mm
Filetage
1/4"
3/8"
1/2"
3/8"
1/2"
3/4"
1/2"
3/4"
1/2"
3/4"
3/4"
1"
1"
1"1/4
1"1/4
1"1/2
39
Lanières
Souples PVC
Caractéristiques :
Les lanières de portes sont réalisées en PVC souple transparent et trouvent leur place partout
où il est nécessaire de protége un bâtiment en doublage de portes extérieures ou en cloison
intérieure tout en conservant un accès facile aux piétons et aux chariots élévateurs.
Leurs bords arrondis évitent tous risques de coupures, elles sont résistantes aux U.V. et
gardent leur souplesse à basse températures.
Tolérances générales :
Epaisseur :
Largeur :
Longueur :
Poids :
+0 / -0,3mm
+0 / -5mm
+1 à +2 %
±5%
Utilisations :
Confection de portes souples pour bâtiments, séparations dans un atelier, protections de
machines, entretien des portes existantes. Entrepôts, et véhicules frigorifiques, chambres
froides. (Au détail ou fourniture de votre rideau prêt a poser).
Conditionnement : Longueur de 25 ou 50 mètres.
40
41
Système de Suspension
Profilé principal :
Profilé en inox 316 de 1 m de long, pourvu d’un
système d’accrochage.
Plaquettes de fixations :
Jeu de plaquettes, soit plaque et contre-plaque
en inox 316.
Visserie et boulonnerie non fournies.
PROFILE
Largueur : 1 m
Nombre de crochets : 24
Ø trous d’ancrage : 6,2 mm
PLAQUETTE DE FIXATION CONTRE PLAQUETTE
Hauteur : 45 mm
Entraxe trous : 82 mm
Ø trous : 5 mm
Plaquette de 200 : 3 trous de fixation
Plaquette de 300 : 4 trous de fixation
Plaquette de 400 : 5 trous de fixation
42
Hauteur : 25 mm
Entraxe trous : 82 mm
Ø trous : 5 mm
Colliers à crémaillère et
tourillon Simple en Acier
et en Inox
Diamètre Serrage
Collier tourillon
Acier zingué
Diamètre de Serrage
Collier à Crémaillère
9 mm Inox
23 – 25
26 – 28
29 – 31
32 – 35
36 – 39
40 – 43
44 – 47
48 – 51
52 – 55
56 – 59
60 – 63
64 – 67
68 – 73
74 – 79
80 – 85
86 – 91
92 – 97
98 –103
104 – 112
113 – 121
122 – 131
131 – 139
140 – 148
149 – 161
162 – 174
175 – 187
188 – 200
201 – 213
214 – 226
227 – 239
240 – 252
8 – 12
10 – 16
12 – 20
Diamètre de Serrage
Collier à Crémaillère
12 mm Inox
16 – 25
20 – 32
25 – 40
32 – 50
40 – 60
50 – 70
60 – 80
70 – 90
80 – 100
90 – 110
100 – 120
110 – 130
120 – 140
130 – 150
140 – 160
150 – 170
160 – 180
170 – 190
180 – 200
190 – 210
200 – 220
210 – 230
43
CONNECTIQUES
44
PRODUITS D’ÉTANCHÉITÉ
ET LUBRIFIANT
-
Les informations contenues dans ce document sont données à titre indicatif.
Elles ne sauraient impliquer une garantie quelconque de notre part.
Les conditions d’emploi échappant à notre contrôle, chaque utilisateur doit s’assurer par
des essais de l’aptitude du produit fourni pour son application particulière.
Données techniques à 20 °C.
Photos et illustrations non contractuelles.
45
