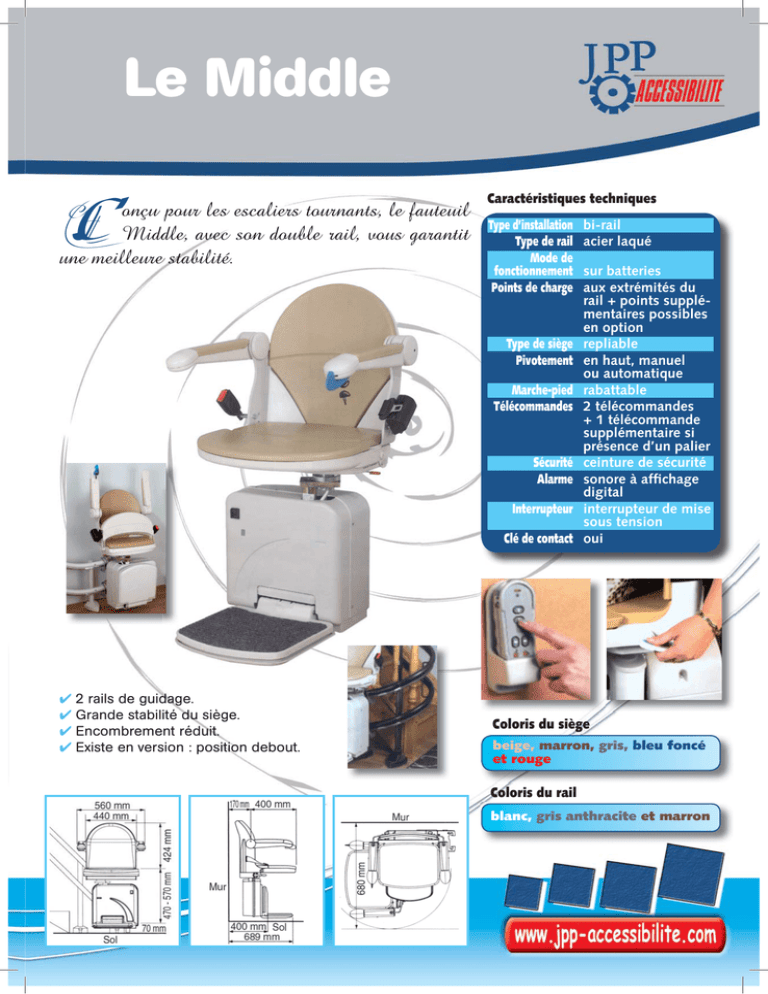

Le Middle
C
onçu pour les escaliers tournants, le fauteuil
Middle, avec son double rail, vous garantit
une meilleure stabilité.
Caractéristiques techniques
Type d’installation
Type de rail
Mode de
fonctionnement
Points de charge
Type de siège
Pivotement
Marche-pied
Télécommandes
Sécurité
Alarme
Interrupteur
Clé de contact
✔ 2 rails de guidage.
✔ Grande stabilité du siège.
✔ Encombrement réduit.
✔ Existe en version : position debout.
bi-rail
acier laqué
sur batteries
aux extrémités du
rail + points supplémentaires possibles
en option
repliable
en haut, manuel
ou automatique
rabattable
2 télécommandes
+ 1 télécommande
supplémentaire si
présence d’un palier
ceinture de sécurité
sonore à affichage
digital
interrupteur de mise
sous tension
oui
Coloris du siège
beige, marron, gris, bleu foncé
et rouge
Coloris du rail
blanc, gris anthracite et marron
Le Simply
Caractéristiques techniques
Type d’installation
Type de rail
Mode de
fonctionnement
Points de charge
Type de siège
Pivotement
Marche-pied
Télécommandes
Sécurité
Alarme
Interrupteur
Clé de contact
monorail
aluminium
sur batteries
point de charge sur
tout le rail (inutile
de renvoyer le
fauteuil sur un point
de charge, il se
recharge quel que
soit l’endroit où il
est arrêté)
repliable
haut, manuel
ou motorisé
rabattable
2 télécommandes
ceinture de sécurité
sonore à affichage
digital
interrupteur de mise
sous tension
oui
C
onçu pour les escaliers droits, compact, discret,
facile à utiliser, le fauteuil Simply est le
partenaire qu’il vous faut.
Existe aussi
en version
pour l’extérieur
✔ Siège confortable et réglable en hauteur.
✔ Rangement facile.
✔ Commande ergonomique.
✔ Démarrage et arrivée sans à-coups.
✔ Recharge des batteries sur tout le rail.
Coloris du siège
Beige
Compo Graphic - 05 34 26 45 96 - 442 365 367 00014
L’Ultra
Caractéristiques techniques
Type d’installation
Type de rail
Mode de
fonctionnement
Points de charge
monorail
acier laqué
sur batteries
aux extrémités
du rail + points
supplémentaires
possibles en option
Type de siège repliable
Pivotement en haut, manuel
ou automatique
Marche-pied rabattable, solidaire
du siège
Pivotement
du marche-pied pivote avec le siège
Télécommandes 2 télécommandes
+ 1 télécommande
supplémentaire si
présence d’un palier
Sécurité ceinture de sécurité
Alarme sonore
Interrupteur interrupteur de mise
sous tension
Clé de contact non (mais joysticks
amovibles)
Coloris du siège
bleu, vert, gris, marron, rouge
et sisal
Coloris du rail
blanc, gris anthracite et marron
L
’Ultra allie esthétique, confort et sécurité.
Doté des dernières technologies, il s’installe
dans toutes les configurations d’escaliers, même les
plus étroits.
✔ S’adapte aux escaliers étroits (61 cm).
✔ Départ vertical du rail dès la première marche
pour permettre un espace optimal.
✔ Encombrement réduit.
✔ Repliement facile.
DomusLift
DomusLift
®
L’élévateur
personnel
DomusLift
®
Libres des escaliers
DomusLift est l’élévateur conçu pour résoudre les exigences
de mobilité verticale dans les édifices publics et privés.
C’est la solution idéale pour les personnes âgées et handicapées qui peuvent, enfin, retrouver le plaisir de se déplacer libres des escaliers et de manière indépendante.
Avec DomusLift tous les milieux sont valorisés, grâce aussi aux modèles
Light-Touch de Giugiaro et Classic qui donnent style et exclusivité.
L’ample choix d’accessoires et finitions, avec les modèles S-Small (conçu pour les petits endroits) et XL (conçu pour des cabines amples),
rendent DomusLift idéal pour toutes exigences.
DomusLift
®
www.domuslift.com
•
•
•
•
•
•
•
Est silencieux et simple à installer
Consomme comme un appareil électroménager
Peut être branché à n’importe quelle prise de courant
des habitations
Occupe peu de place
Supprime les barrières architecturales
Est garanti 3 ans
Est disponible en 36 modèles, pour intérieur et extérieur
3
Elégance et style
Recherche, silence et discrétion
permettent à DomusLift de
s’intégrer parfaitement dans
n’importe quel cadre, nouveau où existant.
L’élégance de DomusLift est
garantie par la structure en
aluminium anodisé et par la porte
standard en verre panoramique,
qui confère une exceptionnelle
luminosité et visibilité.
DomusLift est un produit
moderne, conçu et réalisé sur
les exigences et les besoins des
clients: on se déplace du garage
à la mansarde sans fatigue, jusqu’à 5 étages.
4
5
Gaine en maçonnerie
Simplicité à la maison
DomusLift peut être installé chez vous.
Il s’adapte aux maisons d’époque ou
modernes sans en abîmer le style.
Nouveauté Version spéciale avec cuvette
de 55 mm seulement
(en-tête de 2520 mm)
Paramètres Techniques
Course
Cuvette
Hauteur libre
Charge
Arrêts
Vitesse
Puissance
Alimentation
6
12m max
100 mm min
Sur demande 55 mm
2450 mm min
250 Kg
5 max
0,15 m/s max
1,1 kw nominale
230 V
Simplicité
DomusLift s’installe en peu de jours et son installation
requiert peu de travaux de maçonnerie, grâce à la cabine
toujours fournie avec parois sur trois côtés. Les coûts
d’entretien sont contenus, les consommations réduites et utilise les prises de courant standard de 230V présentes
dans toutes les habitations. La mise en service requiert de formalités bureaucratiques minimum.
Sécurité
La cabine est fermée sur trois côtés et des photocellules
à l’intérieur garantissent la sécurité des passagers. Les
clés d’habilitation sur les boîtes à boutons empêchent
l’utilisation aux personnes non autorisées. En cas de
coupure de courant, un dispositif automatique reporte la
cabine à l’étage et permet aux passagers d’en sortir.
Structure en aluminium
Accessibilité
DomusLift voyage à l’intérieur d’une
structure en aluminium, solide et élégante.
DomusLift a un prix très réduit à la portée de tous. La gamme d’accessoires spécifiques rend le DomusLift idéal
même pour les personnes avec difficultés de mouvement
ou exigences particulières. La boîte à boutons de cabine est
placée à une hauteur confortable et pratique. Par la télécommande à contrôle total on peut accomplir l’ouverture motorisée de la porte et l’appel à l’étage. La version XL est étudiée spécialement pour obtenir plus d’espace dans la cabine et une charge majeure.
Fiabilité
DomusLift est garanti 3 ans.
Centrale
Le groupe de
commande et de
contrôle, fourni
de série dans
son boîtier, a des
dimensions réduites
(600 x 280 x 1000
mm) et peut être
installé dans une
position discrète,
dans la cave ou le
garage, jusqu’à 7
mètres de l’élévateur.
7
Pratique partout
Lieux publics
Magasins, restaurants centres commerciaux, bureaux, hôtels et établissements accueillent DomusLift
en favorisant un accès facile à tous les niveaux.
Simple à installer, DomusLift est la solution pour faciliter la mobilité à l’intérieur des offices publics
et des milieux de travail.
L’ample choix de modèles et finitions satisfait toutes exigences, dans les édifices neufs ou existants.
Flexibilité d’installation, capacité de service et apport esthétique sont les atouts de DomusLift.
8
En cas d’édifices existants, DomusLift est la solution
idéale pour les lieux qui offrent des espaces
particulièrement réduits.
Extérieur
L’installation de DomusLift à l’extérieur
requiert peu de travaux de maçonnerie
et garantit un accès simple aux étages
les plus hauts des édifices sans toucher
au contexte architectonique. La structure est totalement réalisée
en aluminium vernissable qui la rend
résistent aux intempéries et en garantit
l’intégrité dans le temps.
9
Design High-Tech
L’élégance du DomusLift®
est maintenant enrichie
par le design exclusif
Giugiaro Architettura:
une attention pour le moindre détail, qui va de
l’innovant système d’éclairage qui crée une atmosphère
inédite à la commande digitale touch screen.
by
10
Style classique
La nouvelle ligne
DomusLift® Classic
conçue spécialement pour
ceux qui préfèrent
la chaleur et le prestige
des bois précieux,
sensations obtenues
grâce à des vernis effet bois.
Porte et structure en aluminium avec vernis spéciale
"effet bois" couleur cerisier.
Poignées et boîtes à boutons couleur or.
Sol en résine et éclairage modèle "Floral".
11
Décors exclusifs
Décors exclusifs et matériels innovants pour une nouvelle expérience
esthétique et sensorielle qui décore l’espace avec élégance raffinée.
Un nouveau concept d’élévateur personnel qui fond la technologie IGV avec le style Bisazza.
by
BISAZZA
12
Versions spéciales
Une spéciale sélection
de matériels et surfaces
spécialement conçus pour
rendre chaque Domuslift un
système unique. A cet effet
une vaste gamme de finitions
exclusives sont disponibles
pour satisfaire les exigences de la clientèle la plus raffinée.
NOUVEAUTE
Parois avec retro-éclairage à led
pour une atmosphère unique.
Personnalisables avec une
photographie.
Disponible seulement pour parois de 800 mm à
l’exclusion de la paroi de la boîte à boutons.
NOUVEAUTE - Parois et sols en résine
Les surfaces intérieures
peuvent être réalisées avec
une spéciale résine qui
offre la possibilité de choisir la couleur du fond et d’ajouter des
figures artistiques et des
objets. Chaque panneau
est réalisé artisanalement
pour DomusLift en exclusivité.
Sauf paroi de la boîte à boutons.
Exemple: paroi spatulée
avec effet goutte
Exemple: sol / paroi
spatulée effet feuille
Exemple: sol / paroi avec sable
13
Couleurs et accessoires
La couleur du matériel peut être légèrement différente des couleurs illustrées dans le catalogue
LES PAROIS DE CABINE
Skinplate
A19 SMA
A3
A4
B1
