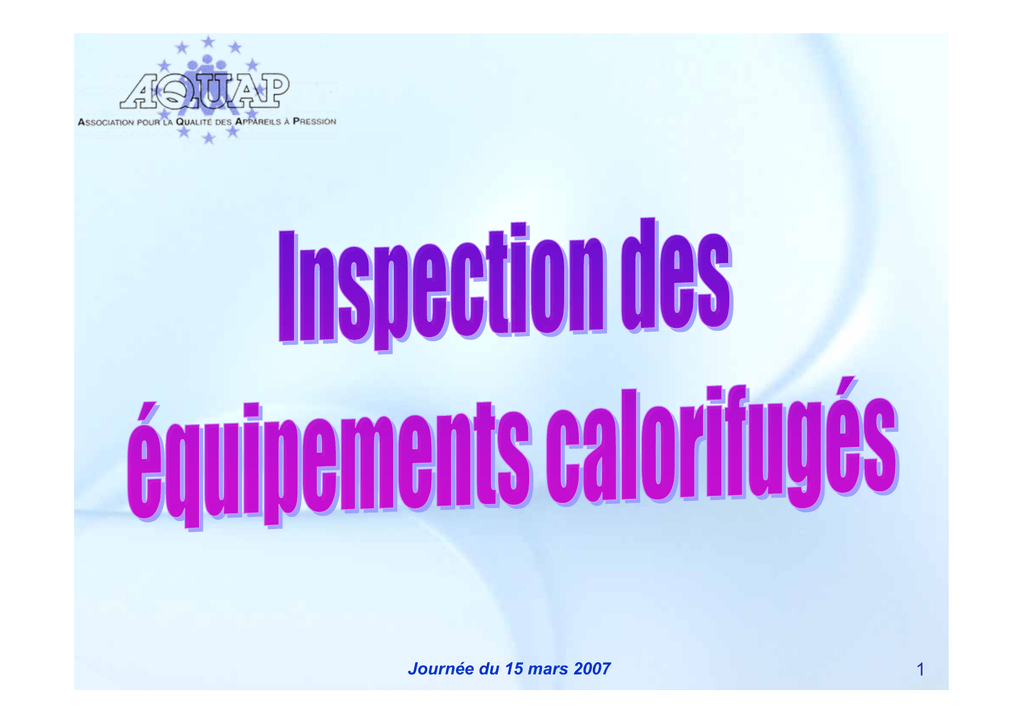

L`inspection des équipements calorifugés (Thierry BEAULIEU)
Journée du 15 mars 2007 1 SOMMAIRE CONTEXTE REGLEMENTAIRE MODALITES D’APPLICATION DE LA PROCEDURE AQUAP 2005/01 REV. 2 Journée du 15 mars 2007 2 CONTEXTE REGLEMENTAIRE Cas des tuyauteries Inspection périodique Nature et périodicité prévues dans un programme de contrôle établi sous la responsabilité de l’exploitant (art. 10 §3) Inspection de requalification périodique Utilisation possible du programme de contrôle si approuvé par un OH (art. 24 §1) Journée du 15 mars 2007 3 CONTEXTE REGLEMENTAIRE Cas des SIR Inspection périodique Nature et périodicité définies dans un plan d’inspection établi sous la responsabilité du SIR (art. 10 §4) Inspection de requalification périodique Nature et périodicité définies dans un plan d’inspection établi sous la responsabilité du SIR (art. 21) Journée du 15 mars 2007 4 CONTEXTE REGLEMENTAIRE Cas des équipements couverts par un aménagement réglementaire par exemple : > le CTP USNEF n° 1 du 8 mars 2004 pour les équipements sous pression utilisés en réfrigération et conditionnement d'air > le CTP AFGC n° 152-03 de décembre 2005 pour les récipients isolés contenant du dioxyde de carbone ou d’hémioxyde d’azote Inspections périodiques et inspections de requalification Application des dispositions définies par l’aménagement Journée du 15 mars 2007 5 CONTEXTE REGLEMENTAIRE Cas des autres équipements Inspection périodique et inspection de requalification Application de la procédure AQUAP 2005/01 rév. 2 conformément aux dispositions de la circulaire BSEI n° 06-080 du 6 mars 2006 (art. 11 §6 et 24§1) OU À titre exceptionnel : aménagement accordé par le préfet Journée du 15 mars 2007 6 PROCEDURE AQUAP 2005/01 Journée du 15 mars 2007 7 PROCEDURE AQUAP 2005/01 Journée du 15 mars 2007 8 PROCEDURE AQUAP 2005/01 Domaine d’application Equipements sous pression munis en service normal de revêtements, de dispositifs d’isolation thermique ou garnissages, démontables ou non Sont exclus : > les tuyauteries > les ESP suivis par un SIR dans le cadre de sa reconnaissance > les équipements couverts par un aménagement réglementaire Journée du 15 mars 2007 9 PROCEDURE AQUAP 2005/01 Définitions Dispositif d’isolation thermique Calorifuge de type laine de roche, laine de verre, mousse expansée … Revêtement Matériau appliqué sur la paroi pour éviter sa dégradation Garnissage Matière réfractaire déposé sur la paroi intérieure Journée du 15 mars 2007 10 PROCEDURE AQUAP 2005/01 Principe Même démarche que pour les tuyauteries et les équipements suivis par un SIR Ö Inspection basée sur les modes de dégradation prévisibles tout en conservant les dispositions pertinentes de la décision DM-T/P n° 29510 du 26 août 1997 Journée du 15 mars 2007 11 PROCEDURE AQUAP 2005/01 Action de l’exploitant Analyse des modes de dégradation en fonction des conditions d’exploitation, de maintenance et d’environnement Définition des zones réputées à risque et des zones représentatives de l’équipement Elaboration d’un plan de contrôle définissant pour chaque type d’inspection : Æ les zones à décalorifuger Æ la nature et l’étendue des contrôles à réaliser Journée du 15 mars 2007 12 PROCEDURE AQUAP 2005/01 Ce plan de contrôle doit être établi : pour les ESP neufs ou ayant fait l’objet d’un décalorifugeage total, dans l’année qui suit la mise ou la remise en service pour les autres ESP, sur la base du résultat des inspections antérieures et du retour d’expérience, au moins 6 mois avant la prochaine requalification périodique Journée du 15 mars 2007 13 PROCEDURE AQUAP 2005/01 Action de l’organisme habilité Validation du plan de contrôle Intervention lors des inspections périodiques et des inspections de requalification périodique Demande de mise à jour, le cas échéant, du plan de contrôle en fonction des résultats des inspections Journée du 15 mars 2007 14 PROCEDURE AQUAP 2005/01 Conditions d’application Absence de risque de corrosion, en exploitation ou à l’arrêt, due à la condensation entre la paroi et le calorifuge ou garnissage Suivi régulier de l’équipement par un organisme habilité Bon état du calorifuge/revêtement/garnissage, attesté par les rapports d’inspection Respect du plan de contrôle Journée du 15 mars 2007 15 PROCEDURE AQUAP 2005/01 Principes de base Représentativité des zones partiellement décalorifugées Intervention de l’organisme habilité à chaque mise à nu complète ou partielle de la paroi Pour un nouveau calorifuge, fourniture d’un certificat attestant de la sa neutralité vis-à-vis des parois Pas d’intervention sur les dispositifs calorifuges étanches Pas d’enlèvement des garnissages et des revêtements tant que l’examen visuel est satisfaisant 4 niveaux de décalorifugeage Journée du 15 mars 2007 16 PROCEDURE AQUAP 2005/01 4 niveaux de décalorifugeage Niveau A Niveau B Niveau C Niveau D Eléments amovibles de calorifuge Ouverture des trappes Dépose du calorifuge pour soufflet de dilatation + zones réputées à risque + zones représentatives Dépose complète Journée du 15 mars 2007 17 PROCEDURE AQUAP 2005/01 INSPECTION PERIODIQUE Niveau A ou Niveau B en fonction du plan de contrôle Toutes les zones à risque doivent être vues entre deux requalifications INSPECTION DE REQUALIFICATION PERIODIQUE Niveau C jusqu’à la 3ème requalification incluse Niveau D pour la 4ème requalification et suivantes Journée du 15 mars 2007 18 PROCEDURE AQUAP 2005/01 Dispositions particulières pour un ensemble de récipients similaires Applicables à des récipients : > exploités dans les mêmes conditions, par le même exploitant, sur la même installation > contenant un fluide de groupe 2 > conçus et fabriqués selon le même référentiel > constitués des mêmes matériaux > présentant la même fonction > mis en service sur une période n’excédant pas 1 an > faisant l’objet du même calorifugeage Etablissement d’un plan de contrôle pour tous les équipements Désignation d’un équipement témoin Journée du 15 mars 2007 19 PROCEDURE AQUAP 2005/01 Dispositions particulières pour un ensemble de récipients similaires INSPECTION PERIODIQUE Niveau A ou Niveau B pour l’équipement témoin Niveau A pour les autres équipements INSPECTION DE REQUALIFICATION PERIODIQUE Niveau D pour l’équipement témoin Niveau A pour les autres équipements Dispositions applicables jusqu’à la 4ème requalification incluse si les résultats des inspections sont satisfaisants Journée du 15 mars 2007 20 PROCEDURE AQUAP 2005/01 Conclusions Avant la procédure AQUAP 2005/01 Accord préalable de la DRIRE pour les inspections de requalification avec décalorifugeage partiel Décalorifugeage total toutes les 2 inspections de requalification Avec la procédure AQUAP 2005/01 Plus d’accord préalable DRIRE Possibilité de décalorifugeage partiel jusqu’à la 3ème requalification Application d’un plan de contrôle sous la surveillance d’un organisme habilité Journée du 15 mars 2007 21
